预留孔系列不锈钢型主要规格

RS60-1B□T-SS


单击放大

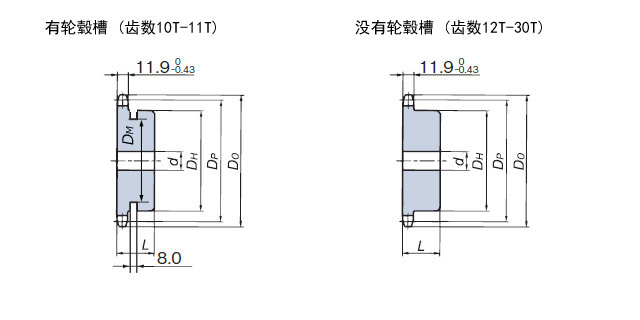

PDF 外形图

请参照下表

DXF图形和3D CAD数据

请参照下表

※ CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关CAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

型号表示例

RS60 - 1 B 21T - SS
|
尺寸		 ｜
排数		 |
轮毂样式		 |
齿数		 |
规格记号
SS:不锈钢
SST:不锈钢类型耐磨损规格
P:工程塑料

主要尺寸、价格、交货期

型号 齿数 节距圆
直径
DP
mm		 外径
DO
mm		 预留孔
d
mm		 最大
轴孔直径
d
mm		 轮毂
外径
DH
mm		 轮毂
长度
L
mm		 轮毂沟
外径
DM
mm		 约
质量
kg		 DXF图元
3DCAD数据
PDF图纸		 标准价格 交货期 配孔
轴孔加工产品
RS60-1B10T-SS 10 61.65 70 12.7 30 49 32 37 0.49 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B11T-SS 11 67.62 76 12.7 32 51 32 45 0.60 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B12T-SS 12 73.6 83 12.7 32 51 32 --- 0.69 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B13T-SS 13 79.6 89 15.9 35 57 32 --- 0.81 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B14T-SS 14 85.61 95 15.9 39.5 62 32 --- 0.96 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B15T-SS 15 91.63 101 15.9 45.5 68 32 --- 1.1　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B16T-SS 16 97.65 107 15.9 47.5 73 32 --- 1.3　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B17T-SS 17 103.67 113 15.9 47.5 73 32 --- 1.4　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B18T-SS 18 109.70 119 15.9 55 83 40 --- 2.0　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B19T-SS 19 115.74 126 15.9 55 83 40 --- 2.1　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B20T-SS 20 121.78 132 15.9 55 83 40 --- 2.2　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B21T-SS 21 127.82 138 15.9 55 83 40 --- 2.3　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B22T-SS 22 133.86 144 15.9 55 83 40 --- 2.5　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B23T-SS 23 139.90 150 18 55 83 40 --- 2.5　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B24T-SS 24 145.95 156 18 55 83 40 --- 2.6　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B25T-SS 25 151.99 162 18 55 83 40 --- 2.7　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B26T-SS 26 158.04 168 18 55 83 40 --- 2.9　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B27T-SS 27 164.09 174 18 55 83 40 --- 3.0　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B28T-SS 28 170.14 180 18 55 83 40 --- 3.1　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
RS60-1B30T-SS 30 182.25 193 18 55 83 40 --- 3.4　 DXF・3DCAD PDF 请咨询 请咨询 配孔檢索
