预留孔系列工程塑料型主要规格

RS60-1B□T-P


单击放大

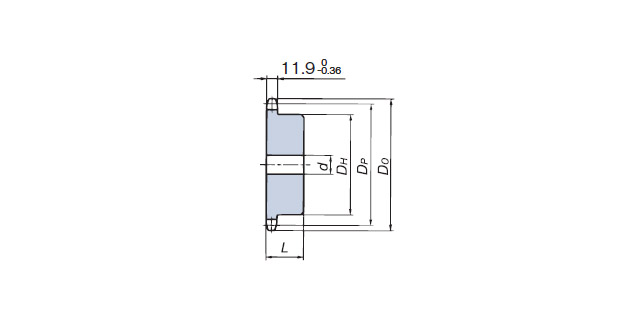

PDF 外形图

请参照下表

型号表示例

RS60 - 1 B 21T - P
|
尺寸		 ｜
排数		 |
轮毂样式		 |
齿数		 |
规格记号
SS:不锈钢
SST:不锈钢类型耐磨损规格
P:工程塑料

主要尺寸、价格、交货期

型号 齿数 节距圆
直径
DP
mm		 外径
DO
mm		 预留孔
d
mm		 最大
轴孔直径
d
mm		 轮毂
外径
DH
mm		 轮毂
长度
L
mm		 约
质量
kg		 PDF
图纸		 价格 交货期
RS60-1B13T-P 13 79.60 88 15.9 30 57 32 0.12 PDF 请咨询 请咨询
RS60-1B14T-P 14 85.61 93 15.9 32 62 32 0.14 PDF 请咨询 请咨询
RS60-1B15T-P 15 91.62 99 15.9 35 68 32 0.16 PDF 请咨询 请咨询
RS60-1B16T-P 16 97.65 107 15.9 42 73 32 0.19 PDF 请咨询 请咨询
RS60-1B17T-P 17 103.67 113 15.9 50 80 32 0.21 PDF 请咨询 请咨询
RS60-1B18T-P 18 109.71 119 15.9 52 85 40 0.30 PDF 请咨询 请咨询
RS60-1B20T-P 20 121.78 132 15.9 60 95 40 0.38 PDF 请咨询 请咨询
RS60-1B22T-P 22 133.86 144 15.9 65 110 40 0.51 PDF 请咨询 请咨询
RS60-1B24T-P 24 145.95 156 18 70 120 40 0.57 PDF 请咨询 请咨询
RS60-1B25T-P 25 151.99 162 18 70 120 40 0.59 PDF 请咨询 请咨询
RS60-1B26T-P 26 158.04 168 18 70 120 40 0.62 PDF 请咨询 请咨询
RS60-1B28T-P 28 170.14 180 18 70 120 40 0.65 PDF 请咨询 请咨询
RS60-1B30T-P 30 182.25 193 18 70 120 40 0.70 PDF 请咨询 请咨询
