预留孔系列工程塑料型主要规格

RS50-1B□T-P


单击放大

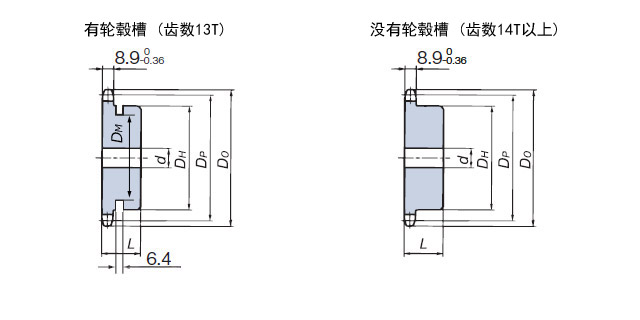

PDF 外形图

请参照下表

型号表示例

RS50 - 1 B 21T - P
|
尺寸		 ｜
排数		 |
轮毂样式		 |
齿数		 |
规格记号
SS:不锈钢
SST:不锈钢类型耐磨损规格
P:工程塑料

主要尺寸、价格、交货期

型号 齿数 节距圆
直径
DP
mm		 外径
DO
mm		 预留孔
d
mm		 最大
轴孔直径
d
mm		 轮毂
外径
DH
mm		 轮毂
长度
L
mm		 轮毂沟
外径
DM
mm		 约
质量
kg		 PDF
图纸		 标准价格 交货期
RS50-1B13T-P 13 66.34 73 12.7 25 51 25 47 0.07 PDF 请咨询 请咨询
RS50-1B14T-P 14 71.34 78 12.7 28 52 25 --- 0.08 PDF 请咨询 请咨询
RS50-1B15T-P 15 76.35 83 12.7 30 57 25 --- 0.09 PDF 请咨询 请咨询
RS50-1B16T-P 16 81.37 89 12.7 32 62 25 --- 0.11 PDF 请咨询 请咨询
RS50-1B17T-P 17 86.39 93 12.7 35 67 25 --- 0.12 PDF 请咨询 请咨询
RS50-1B18T-P 18 91.42 98 12.7 40 72 28 --- 0.15 PDF 请咨询 请咨询
RS50-1B20T-P 20 101.48 110 15.9 50 80 28 --- 0.20 PDF 请咨询 请咨询
RS50-1B22T-P 22 111.55 120 15.9 55 90 28 --- 0.24 PDF 请咨询 请咨询
RS50-1B24T-P 24 121.62 130 15.9 60 100 28 --- 0.29 PDF 请咨询 请咨询
RS50-1B25T-P 25 126.66 135 15.9 60 100 28 --- 0.31 PDF 请咨询 请咨询
RS50-1B26T-P 26 131.70 140 18 65 110 28 --- 0.34 PDF 请咨询 请咨询
RS50-1B28T-P 28 141.79 150 18 70 120 28 --- 0.40 PDF 请咨询 请咨询
RS50-1B30T-P 30 151.87 161 18 70 120 28 --- 0.43 PDF 请咨询 请咨询
