水处理用输送机链轮ACRD型

ACRD链轮

• 1.请从下表中选择链轮的形状类型。

• 结构	规格代号
  一体式	无符号
  一体2割 (C割形)	TS
  齿状块替牙	BK

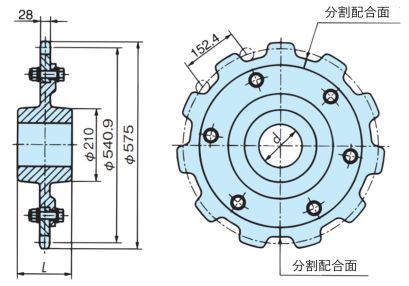

  环置齿 (D型)	RK

• 2.材质组合如下表所示。

• *如果牙齿材料为 SCS2 或 FCD600，齿顶经过硬化处理。

  结构		材质
  轮毂部、臂部	铸件结构	SCS2、FCD600、SCS13
  	焊接结构	SS400+S25C (轮毂和臂)
  齿部	一体式·TS (C型)	SCS2或FCD600
  	RK (D型)	选择SCS2或树脂制。
  	BK (牙形阻滞替牙)	SCS2

• 3.左右轮毂长度的分配不同时，请注明各尺寸。
• 4. 涂装规格会因您指定的政府机构而异，因此请务必在提供指示之前参考客户的规格。
  对于预留孔，我们的标准规格是涂一层富锌底漆；而对于成品孔，则是涂一层富锌底漆，再涂两层环氧树脂。
  树脂、SCS13 和 300 系列不锈钢均未涂漆。所有部件的轴孔和轮毂端面均涂覆预浸油。
• 5.为了明确规格，请用图纸等指示。

• 【产品注意事项】
• - 订购时，请注明驱动轴直径、键尺寸、从动轴套筒外径尺寸和轮毂尺寸。
  ・以上列出了标准齿数，但我们也可以生产其他齿数的齿轮。如有需要，请另行联系我们。
  - 如果链轮材料为300系列不锈钢或树脂，则链轮将采用特殊规格。
  ・对于方形轮毂装配，请指定精加工孔的尺寸。精加工孔的最大轴径为160mm。
  ・   所示尺寸仅供参考，并非标准产品尺寸。询价时，请注明每件产品的尺寸和齿数，或附上图纸。
  ・所列尺寸为公称尺寸，可能与实际尺寸有所不同。
  - 牙齿数量为 25 颗或以下时，仅提供 C 型。
