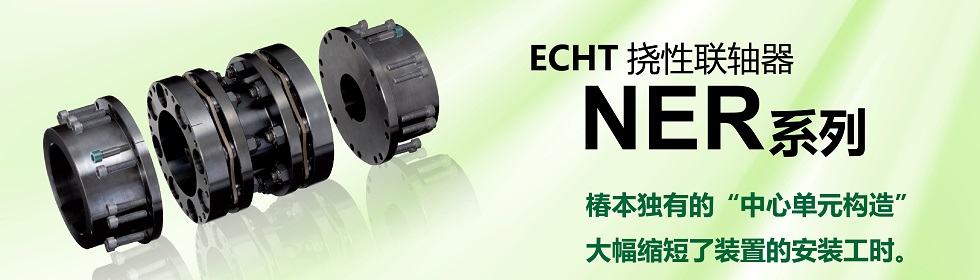

扭矩显著提升：ECHT挠性NER系列盘式联轴器
不需要组装磁盘部件，维护时不需要更换磁盘
ECHT挠性联轴器NER 系列在组装到您的设备中或拆卸进行维护时无需更换磁盘。
不需要更换磁盘的理由之1扭矩传递的结构

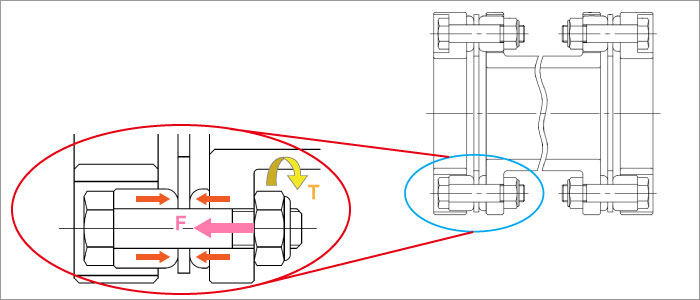

通过摩擦力传递扭矩
U型螺母拧紧使螺栓产生轴向力，通过轮毂垫圈、圆盘之间的摩擦力传递扭矩。
由于没有滑动部件，因此在维护期间无需更换磁盘。
无需更换磁盘的理由之二双叶独有的中央单元结构

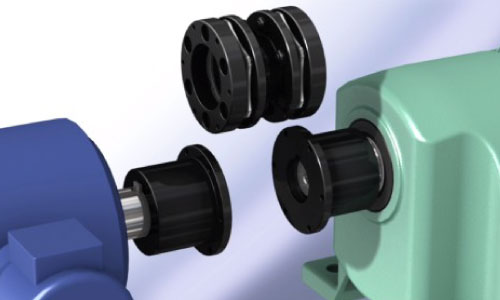

传统的膜片联轴器需要用户组装盘片部分，但 NER 系列采用中心单元结构，盘片在出厂时已与垫片和法兰组装完毕。维护期间，无需拆卸即可拆装盘片部分，从而避免了更换盘片的需要。
优点
- ·无需现场磁盘装配。
- ·可用小型扭力扳手紧固。
- ·不会出现垫圈错误和零件丢失的情况可减少多余的工时。
- ·利用轮毂A可对应较大的轴孔径。
- ·维护时磁盘部无需拆卸即可拆卸。

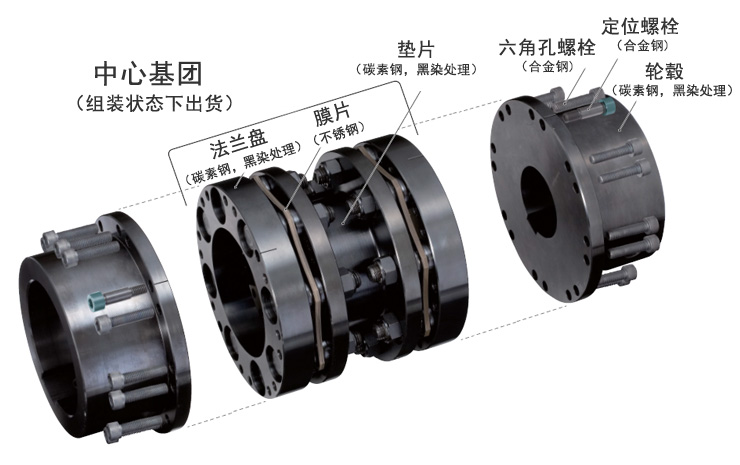

NER系列结构
点击放大结构图
ECHT挠性NER系列视频内容结构

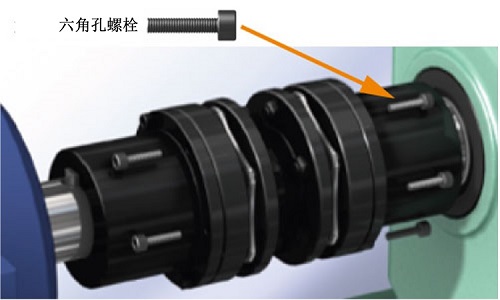

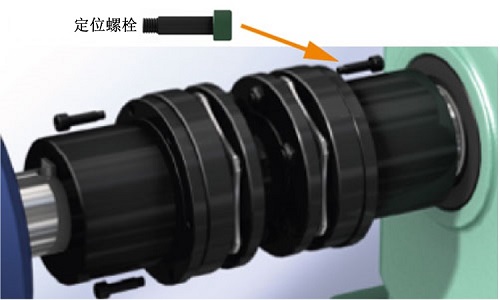

对中后，只需拧紧螺栓即可完成连接。
※需要通过扭矩扳手进行扭矩管理。
【客户讨论案例】
膜片联轴器是一种基于摩擦的传动装置，没有滑动部件，因此可以长期使用。
此外，NER系列是中央单元结构，不需要组装和拆卸磁盘部件。
维护时通常不需要预先准备光盘。
我下个月要对水泵进行检查，所以我需要准备联轴器盘。
圆盘部分不会磨损，也不需要拆卸，所以不需要准备圆盘!
当然，有了这种联轴器，就无需更换光盘了！
相关商品的介绍
联轴器目录
本目录包含椿本的所有联轴器，包括盘式联轴器。
（2021年8月1日）
椿本联轴器可满足从通用应用到使用伺服电机的高精度应用等各种需求。
NER/NEF系列冷却塔规格宣传单
发行了介绍NER/NEF系列冷却塔规格的小册子。
(2021.10.01)
提出使用了新材料CFRP的轻量化、提高了对冷却水的耐环境性能的规格。
NER系列动力锁规格说明书
我们已发布一份宣传册，介绍 NER 系列动力锁规格。
（2021年6月1日）
我们提供动力锁的组合，非常适合伺服电机驱动器等精密定位设备。
NER系列特殊案例手册
我们发行了一本小册子，介绍NER系列的丰富选项和特殊规格。
(2019.04.01)
通过提供椿本解决方案，为您的棘手问题提供建议。
