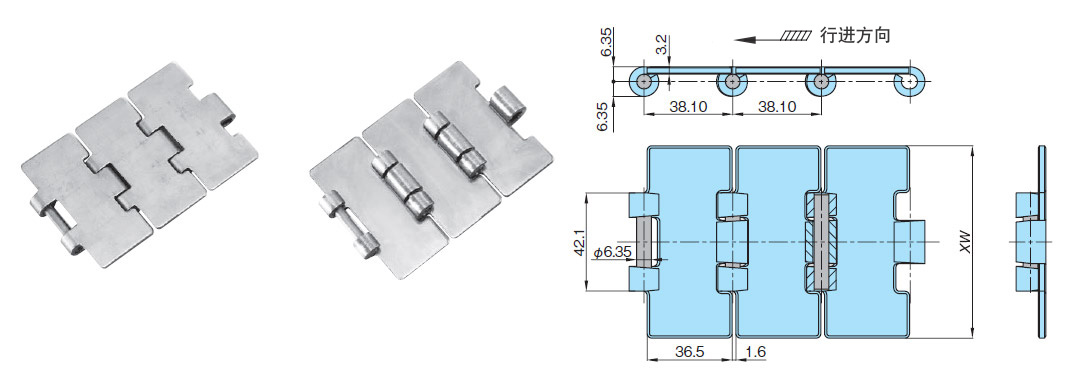

不锈钢顶板链TT型主要规格

TT


特性

  • ·世界标准形状。所有部件都是不锈钢制的。
  • ·板顶部圆周平滑R倒角。可以顺利换乘。

单击放大
PDF 外形图

请咨询

DXF图形和3D CAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

主要规格、价格、交货期

链条
间距
mm		 规格 形式 上衣
金属板宽
XW
mm		 最大容许张力
kN		 约
质量
kg/m		 使用温度范围
°C		 能力
线图		 1单一
转数
转数		 标准价格/链节 交货期
38.1 N规范 TT635-N 63.5 2.16 2.3 -20～400 效率曲线图
展示		 80 请咨询 请咨询
TT762-N 76.2 2.5 请咨询 请咨询
TT826-N 82.6 2.6 请咨询 请咨询
TT1016-N 101.6 3.0 请咨询 请咨询
TT1143-N 114.3 3.3 请咨询 请咨询
TT1270-N 127.0 3.8 请咨询 请咨询
TT1524-N 152.4 4.2 请咨询 请咨询
TT1905-N 190.5 5.1 请咨询 请咨询
38.1 SS规格 TT635-SS 63.5 2.16 2.3 -20～400 效率曲线图
展示		 80 请咨询 请咨询
TT762-SS 76.2 2.5 请咨询 请咨询
TT826-SS 82.6 2.6 请咨询 请咨询
TT1016-SS 101.6 3.0 请咨询 请咨询
TT1143-SS 114.3 3.3 请咨询 请咨询
TT1270-SS 127.0 3.8 请咨询 请咨询
TT1524-SS 152.4 4.2 请咨询 请咨询
TT1905-SS 190.5 5.1 请咨询 请咨询

备注
1.金属板上表面为混棉设计。
2.N规格请勿追加加工。弯曲加工可能会产生裂纹。


连接销

型号 适用链条格式 销材质 价格 交货期 图纸
TT-N-RP TT-N 马氏体不锈钢 请咨询 请咨询 图纸
TT-SS-RP TT-SS 相当于SUS304 请咨询 请咨询 图纸

适用链轮

※单击形状编号以显示详细信息。点击放大图像。

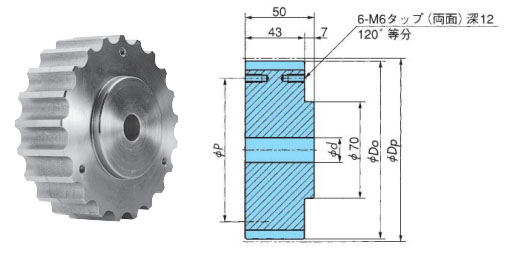

钢制链轮（预留孔型）

支持轴孔加工服务
型号 齿数 有效齿数 节距圆直径
mm		 预留孔
mm		 最大轴孔直径
mm		 类型
TT912T 19 9½ 117.34 Φ18 Φ40 一体式
TT1012T 21 10½ 129.26
TT1112T 23 11½ 141.22
TT1212T 25 12½ 153.20

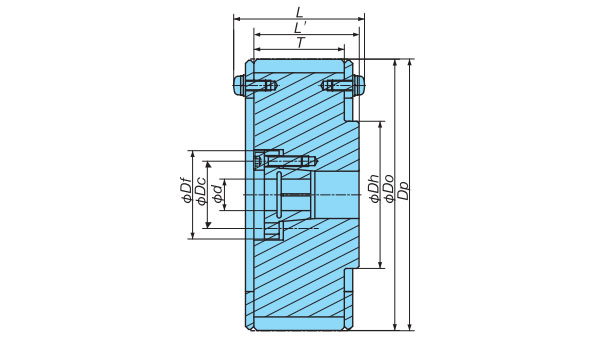

钢制链轮 (锁系列)
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TT912T-S□□□□ 19 9½ 117.34 Φ15～Φ45 一体式
TT1012T-S□□□□ 21 10½ 129.26
TT1112T-S□□□□ 23 11½ 141.22
TT1212T-S□□□□ 25 12½ 153.20

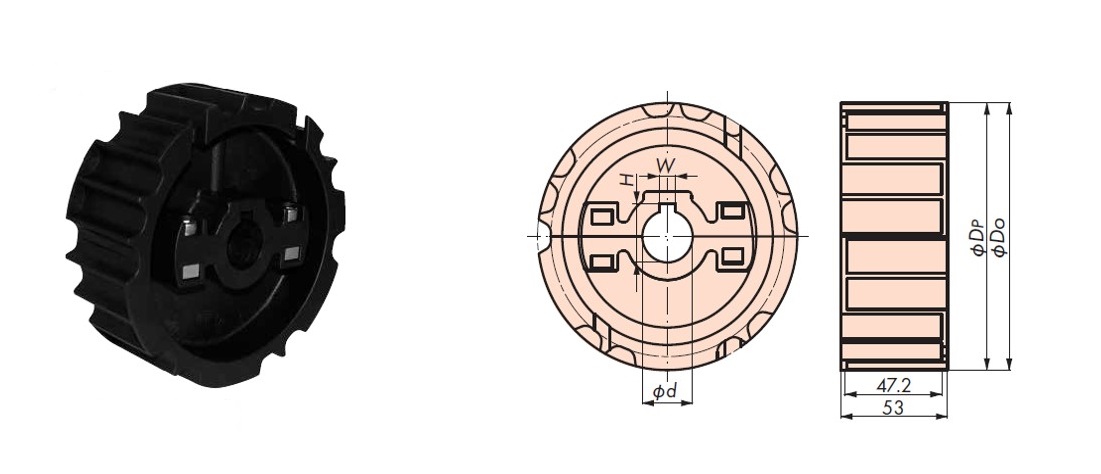

工程塑料链轮
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 分割型
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(可以通过拖动来移动)
■工程塑料链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12053NT-SPR 21 10½ 129.26 Φ25 分割型
TP-C12054NT-SPR Φ30
TP-C12055NT-SPR Φ35
TP-C12056NT-SPR Φ40
×
(可以通过拖动来移动)
■工程塑料链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12099NT-SPR 23 11½ 141.22 Φ25 分割型
TP-C12100NT-SPR Φ30
TP-C12101NT-SPR Φ35
TP-C12102NT-SPR Φ40
×
(可以通过拖动来移动)
■工程塑料链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12065NT-SPR 25 12½ 153.20 Φ25 分割型
TP-C12066NT-SPR Φ30
TP-C12067NT-SPR Φ35
TP-C12068NT-SPR Φ40

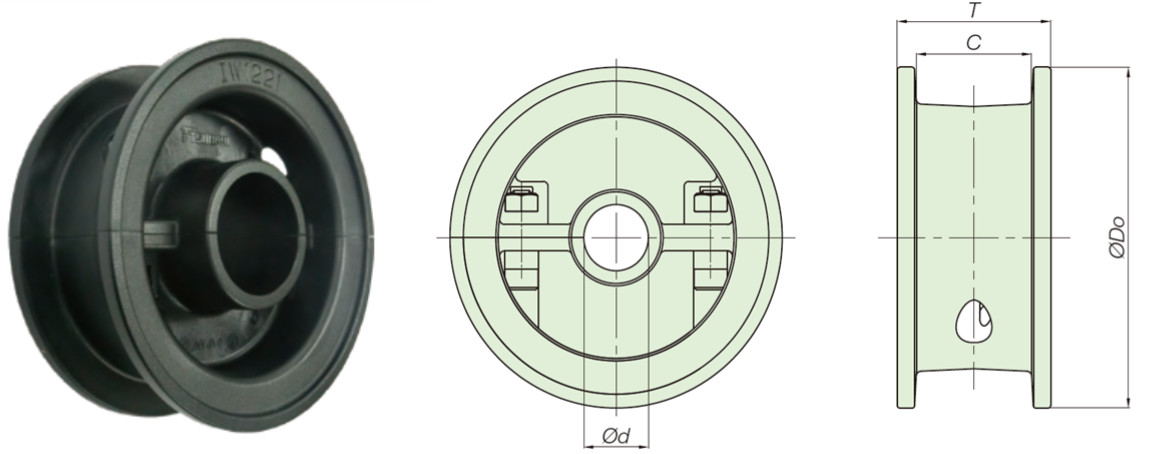

应用惰轮

※单击形状编号以显示详细信息。点击放大图像。
型号 等效的实际齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-IW1221-25-RY 21 130.0 Φ25.3 分割型
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 分割型
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 分割型
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3

适用配件

※单击形状编号以显示详细信息。点击放大图像。

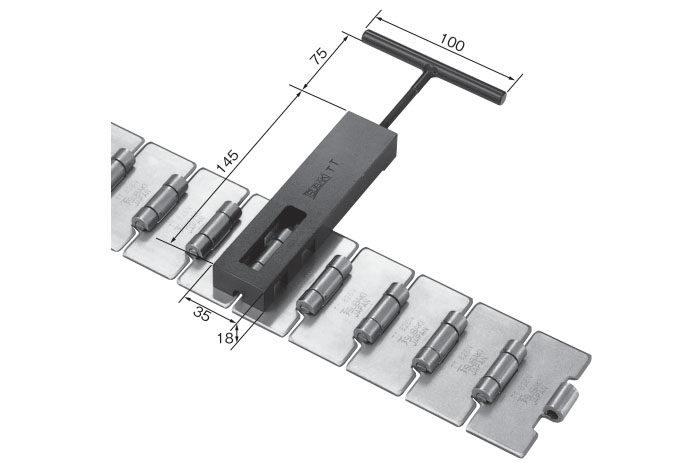

TT用分解工具
适用链条 型号 用途
TT TT-AST 分解专用

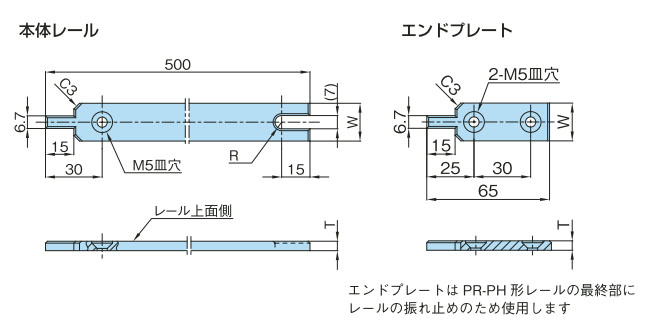

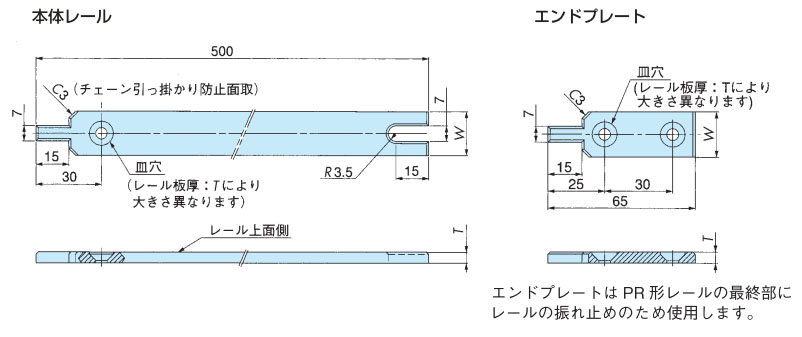

适用的塑料轨道

※单击形状编号以显示详细信息。点击放大图像。
导轨 材质符号 型号 厚度
mm		 宽
mm
主体 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

这款塑料轨道不耐热也不耐化学腐蚀。
如果您在特殊环境或特殊条件下使用本产品，请联系我们。
