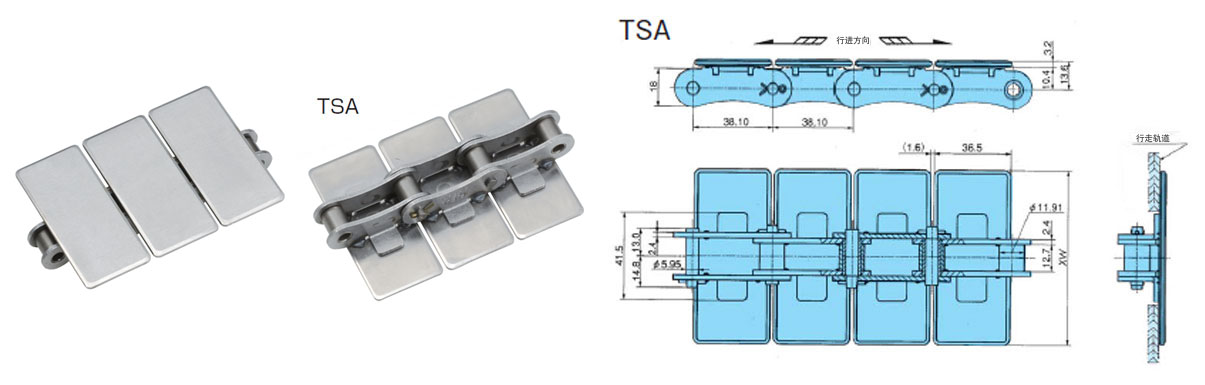

不锈钢顶板链TSA 型主要规格
TSA
特性
- 一种带有连接板的输送链，该输送链由双倍节距链组成。可以使用双倍节距链。
- ・主链也提供NP规格、Lambda规格和SS规格。
- ·有提高金属板耐磨损性的淬火规格、金属板上面进行硬质镀铬+抛光处理的规格等，可根据工件和氛围进行选择。
单击放大
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
主要规格、价格、交货期
| 链条 间距 mm |
规格 | 形式 | 上衣 金属板宽 XW mm |
最大容许张力 kN |
约 质量 kg/m |
使用温度范围 °C |
能力 线图 |
1单一 转数 转数 |
|---|---|---|---|---|---|---|---|---|
| 38.1 | 标准规格 | TSA550 | 55.0 | 2.94 | 2.8 | -10～150 | 效率曲线图 展示 |
80 |
| TSA635 | 63.5 | 3.0 | ||||||
| TSA762 | 76.2 | 3.3 | ||||||
| TSA826 | 82.6 | 3.5 | ||||||
| TSA950 | 95.0 | 3.8 | ||||||
| TSA1016 | 101.6 | 4.0 | ||||||
| TSA1100 | 110.0 | 4.2 | ||||||
| TSA1143 | 114.3 | 4.3 | ||||||
| TSA1270 | 127.0 | 4.6 | ||||||
| TSA1524 | 152.4 | 5.2 | ||||||
| TSA1905 | 190.5 | 6.1 | ||||||
| 38.1 | NP规格 | TSA550-NP | 55.0 | 2.94 | 2.8 | -10～150 | 效率曲线图 展示 |
80 |
| TSA635-NP | 63.5 | 3.0 | ||||||
| TSA762-NP | 76.2 | 3.3 | ||||||
| TSA826-NP | 82.6 | 3.5 | ||||||
| TSA950-NP | 95.0 | 3.8 | ||||||
| TSA1016-NP | 101.6 | 4.0 | ||||||
| TSA1100-NP | 110.0 | 4.2 | ||||||
| TSA1143-NP | 114.3 | 4.3 | ||||||
| TSA1270-NP | 127.0 | 4.6 | ||||||
| TSA1524-NP | 152.4 | 5.2 | ||||||
| TSA1905-NP | 190.5 | 6.1 | ||||||
| 38.1 | Lambda规格 | TSA550-LMCNP | 55.0 | 2.94 | 2.8 | -10～150 | 效率曲线图 展示 |
80 |
| TSA635-LMCNP | 63.5 | 3.0 | ||||||
| TSA762-LMCNP | 76.2 | 3.3 | ||||||
| TSA826-LMCNP | 82.6 | 3.5 | ||||||
| TSA950-LMCNP | 95.0 | 3.8 | ||||||
| TSA1016-LMCNP | 101.6 | 4.0 | ||||||
| TSA1100-LMCNP | 110.0 | 4.2 | ||||||
| TSA1143-LMCNP | 114.3 | 4.3 | ||||||
| TSA1270-LMCNP | 127.0 | 4.6 | ||||||
| TSA1524-LMCNP | 152.4 | 5.2 | ||||||
| TSA1905-LMCNP | 190.5 | 6.1 | ||||||
| 38.1 | SS规格 | TSA550-SS | 55.0 | 1.03 | 2.8 | -20～400 | 效率曲线图 展示 |
80 |
| TSA635-SS | 63.5 | 3.0 | ||||||
| TSA762-SS | 76.2 | 3.3 | ||||||
| TSA826-SS | 82.6 | 3.5 | ||||||
| TSA950-SS | 95.0 | 3.8 | ||||||
| TSA1016-SS | 101.6 | 4.0 | ||||||
| TSA1100-SS | 110.0 | 4.2 | ||||||
| TSA1143-SS | 114.3 | 4.3 | ||||||
| TSA1270-SS | 127.0 | 4.6 | ||||||
| TSA1524-SS | 152.4 | 5.2 | ||||||
| TSA1905-SS | 190.5 | 6.1 |
笔记

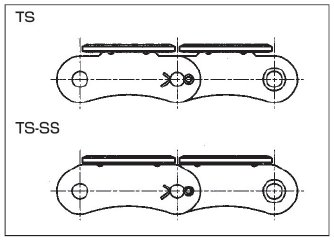

1. SS规格的板材形状与其他规格略有不同。
HTP形式
单击放大
单击放大
| 链条 间距 kg/m |
规格 | 形式 | 上衣 金属板宽 XW mm |
最大容许张力 kN |
约 质量 kg/m |
使用温度范围 °C |
能力 线图 |
1单一 转数 转数 |
|---|---|---|---|---|---|---|---|---|
| 38.10 | HTP形式 | TSA550-HTP | 55.0 | - | - | - | - | - |
| TSA635-HTP | 63.5 | |||||||
| TSA762-HTP | 76.2 | |||||||
| TSA826-HTP | 82.6 | |||||||
| TSA950-HTP | 95.0 | |||||||
| TSA1016-HTP | 101.6 |
笔记
1. 顶板硬度为 HRC40 或更高（主链为标准规格）。
2. 本产品为定制产品。
3. 顶板铆接固定。

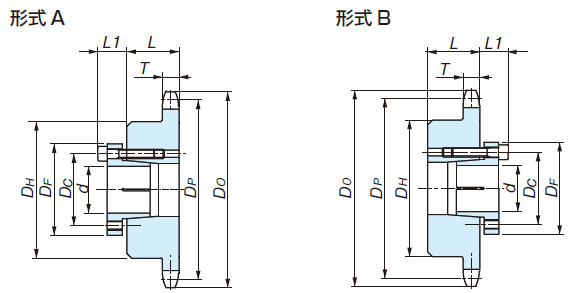

适用链轮
※单击形状编号以显示详细信息。点击放大图像。
  |
|
适用的塑料轨道
※单击形状编号以显示详细信息。点击放大图像。
  |
这款塑料轨道不耐热也不耐化学腐蚀。 |
||||||||||||||||||||
