不锈钢顶板链TS型主要规格

TS


特性

  • 一种带有连接板的输送链，该输送链由双倍节距链组成。可以使用双倍节距链。
  • ・主链也提供NP规格、Lambda规格和SS规格。
  • ·有提高金属板耐磨损性的淬火规格、金属板上面进行硬质镀铬+抛光处理的规格等，可根据工件和氛围进行选择。

单击放大

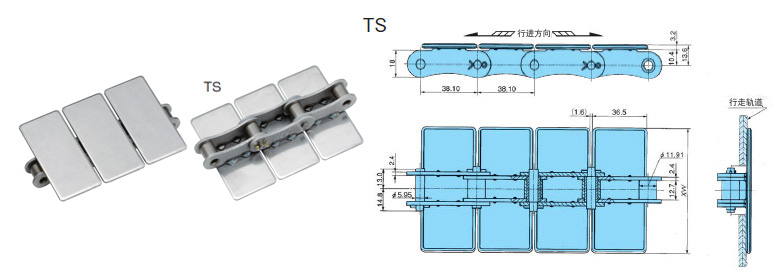

PDF 外形图

请咨询

DXF图形和3D CAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

主要规格、价格、交货期

链条
间距
mm		 规格 形式 上衣
金属板宽
XW
mm		 最大容许张力
kN		 约
质量
kg/m		 使用温度范围
°C		 能力
线图		 1单一
转数
转数
38.1 标准规格 TS550 55.0 2.94 2.5 -10～150 效率曲线图
展示		 80
TS635 63.5 2.7
TS762 76.2 3.0
TS826 82.6 3.2
TS950 95.0 3.5
TS1016 101.6 3.7
TS1100 110.0 3.9
TS1143 114.3 4.0
TS1270 127.0 4.3
TS1524 152.4 4.9
TS1905 190.5 5.8
38.1 NP规格 TS550-NP 55.0 2.94 2.5 -10～150 效率曲线图
展示		 80
TS635-NP 63.5 2.7
TS762-NP 76.2 3.0
TS826-NP 82.6 3.2
TS950-NP 95.0 3.5
TS1016-NP 101.6 3.7
TS1100-NP 110.0 3.9
TS1143-NP 114.3 4.0
TS1270-NP 127.0 4.3
TS1524-NP 152.4 4.9
TS1905-NP 190.5 5.8
38.1 Lambda规格 TS550-LMCNP 55.0 2.94 2.5 -10～150 效率曲线图
展示		 80
TS635-LMCNP 63.5 2.7
TS762-LMCNP 76.2 3.0
TS826-LMCNP 82.6 3.2
TS950-LMCNP 95.0 3.5
TS1016-LMCNP 101.6 3.7
TS1100-LMCNP 110.0 3.9
TS1143-LMCNP 114.3 4.0
TS1270-LMCNP 127.0 4.3
TS1524-LMCNP 152.4 4.9
TS1905-LMCNP 190.5 5.8
38.1 SS规格 TS550-SS 55.0 1.03 2.5 -20～400 效率曲线图
展示		 80
TS635-SS 63.5 2.7
TS762-SS 76.2 3.0
TS826-SS 82.6 3.2
TS950-SS 95.0 3.5
TS1016-SS 101.6 3.7
TS1100-SS 110.0 3.9
TS1143-SS 114.3 4.0
TS1270-SS 127.0 4.3
TS1524-SS 152.4 4.9
TS1905-SS 190.5 5.8

笔记
1. SS规格的板材形状与其他规格略有不同。
　

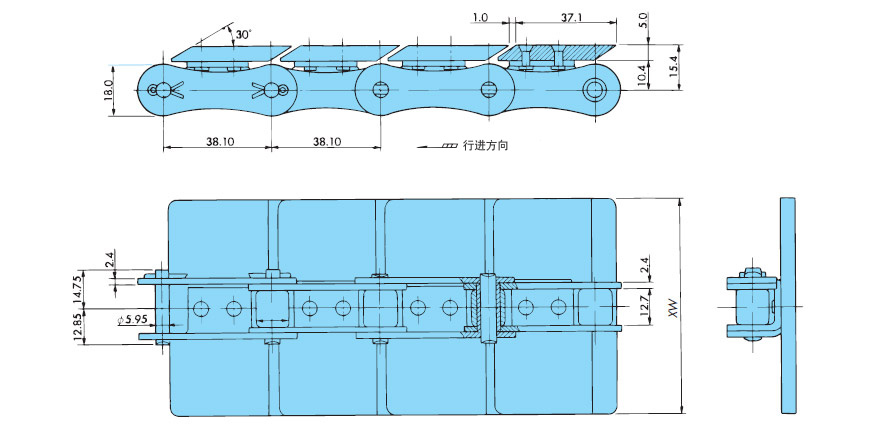

CTP型

单击放大

链条
间距
kg/m		 规格 形式 上衣
金属板宽
XW
mm		 最大容许张力
kN		 约
质量
kg/m		 使用温度范围
°C		 能力
线图		 1单一
转数
转数
38.10 CTP型 TS635-CTP 63.5 - - - - -
TS762-CTP 76.2

备注
1.为订购之产品。
2.退风半径变大，更换TS形时请咨询。

适用链轮

※单击形状编号以显示详细信息。点击放大图像。
类型 材质 基本形式编号 有效齿数范围
预留孔产品 钢 RF2060S-1B□T■ 9½～12½
不锈钢 RF2060S-1B□T-SS 9½～12½
工程塑料 RF2060S-1B□T-P 9½～12½
配孔 钢 RF2060S-1B□T-H～ 9½～12½
不锈钢 RF2060S-1B□T-SS-H～ 9½～12½
张紧链轮 S 型 钢 RF2060S-1B□T-S○○○○● 9½～12½

适用配件

※单击形状编号以显示详细信息。点击放大图像。

TS用分解、连接工具
适用链条 型号 用途
TS TS-AST 分解、连结

适用的塑料轨道

※单击形状编号以显示详细信息。点击放大图像。
导轨 材质符号 型号 厚度
mm		 宽
mm
主体 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

这款塑料轨道不耐热也不耐化学腐蚀。
如果您在特殊环境或特殊条件下使用本产品，请联系我们。
