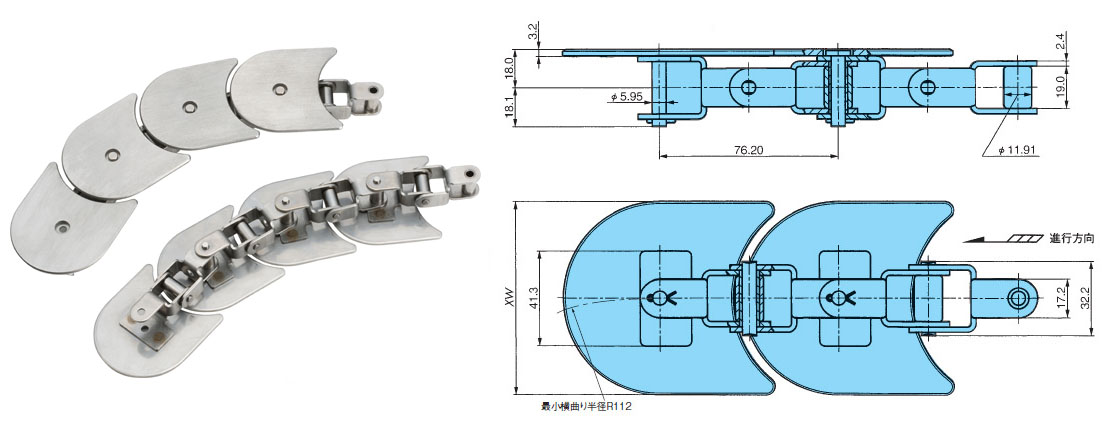

不锈钢顶板链TU型主要规格

TU


特性

  • ·可垂直弯曲的水平运输链。可用于多种布局。(也可以是三维布局)

单击放大
PDF 外形图

お問合せください

DXF图形和3D CAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

主要规格、价格、交货期

链条
间距
mm		 规格 形式 上衣
金属板宽
XW
mm		 最大容许张力
kN		 约
质量
kg/m		 使用温度范围
°C		 能力
线图		 1单一
转数
转数
76.20 标准规格 TU826 82.6 0.98 3.8 -10～150 效率曲线图
展示		 40
TU1143 114.3 4.5
76.20 SS规格 TU826-SS 82.6 0.98 3.8 -10～150 效率曲线图
展示		 40
TU1143-SS 114.3 4.5

适用链轮

※单击形状编号以显示详细信息。点击放大图像。
型号 齿数 节距圆直径
mm		 预留孔
mm		 最大轴孔直径
mm		 类型
TU1100T 11 270.47 Φ23 Φ50 一体式

适用的塑料轨道

※单击形状编号以显示详细信息。点击放大图像。
导轨 材质符号 型号 厚度
mm		 宽
mm
主体 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

这款塑料轨道不耐热也不耐化学腐蚀。
如果您在特殊环境或特殊条件下使用本产品，请联系我们。
