不锈钢顶板链TTU 型主要规格

TTU


特性

  • - 标准型不锈钢顶板链，适用于曲线输送。所有部件均采用不锈钢材质。
  • ·铰链和板的一部分包络的顶面形状。适用于稳定交货。
  • ·金属板上面为经过研磨加工的研磨规格。

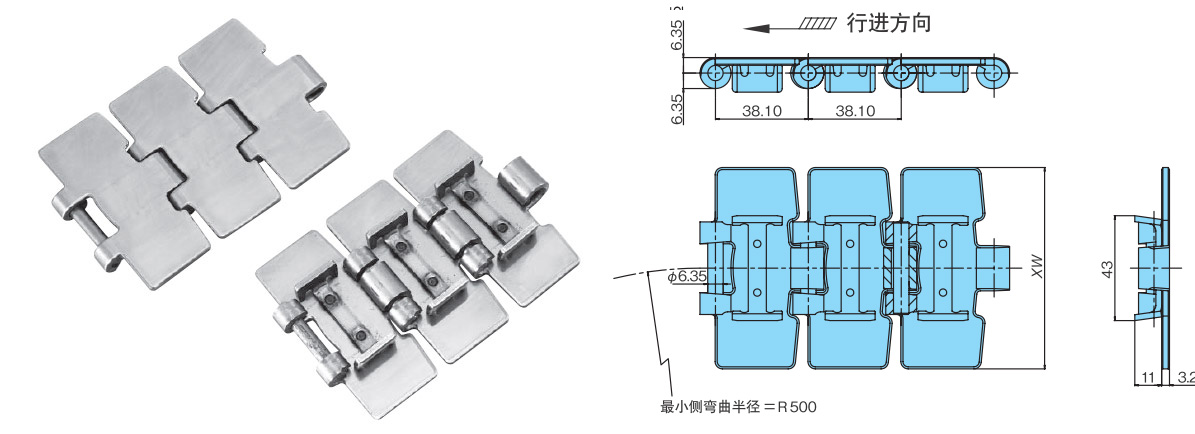

[点击放大]
※仅供参考。
PDF 外形图

お問合せください

DXF图形和3D CAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

主要规格、价格、交货期

链条
间距
mm		 规格 形式 上衣
金属板宽
XW
mm		 最大容许张力
kN		 约
质量
kg/m		 使用温度范围
°C		 能力
线图		 1单一
转数
转数		 標準価格／リンク 交货期
38.1 N规范 TTU762-N 76.2 2.16 2.8 -20～400 效率曲线图
展示		 80 お問合せください お問合せください
TTU826-N 82.6 3.0 お問合せください お問合せください
TTU1143-N 114.3 3.7 お問合せください お問合せください
TTU1905-N 190.5 5.5 お問合せください お問合せください

笔记
1. 顶板表面经过抛光处理。顶板和销钉均由马氏体不锈钢制成。
2. 该型号分别于2003年10月和2009年7月进行了变更，无法与之前的TTU型号连接。请逐条更换各条链条。
3.最小侧向弯曲半径与 2003 年 10 月之前生产的 TTU 型不同。更换时请检查最小侧向弯曲半径。


连接销

型号 适用链条格式 销材质 价格 交货期 图纸
TTU-N-RP TTU-N 马氏体不锈钢 お問合せください お問合せください 图纸

适用链轮

※单击形状编号以显示详细信息。点击放大图像。
钢制链轮（预留孔型）

支持轴孔加工服务
型号 齿数 有效齿数 节距圆直径
mm		 预留孔
mm		 最大轴孔直径
mm		 类型
TTU1012T 21 10½ 129.26 Φ16 Φ55 一体式
TTU1112T 23 11½ 141.22
TTU1212T 25 12½ 153.20
钢制链轮 (锁系列)
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TTU1012T-S□□□□ 21 10½ 129.26 Φ15～Φ45 一体式
TTU1112T-S□□□□ 23 11½ 141.22
TTU1212T-S□□□□ 25 12½ 153.20
工程塑料链轮
型号 齿数 有效齿数 节距圆直径
mm		 轴孔尺寸
mm		 类型
TP-C12■■■NT-SPR 21 10½ 129.26 Φ25, Φ30, Φ35, Φ40 分割型
TP-C12■■■NT-SPR 23 11½ 141.22 Φ25, Φ30, Φ35, Φ40
TP-C12■■■NT-SPR 25 12½ 153.20 Φ25, Φ30, Φ35, Φ40
×
(可以通过拖动来移动)
■工程塑料链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12061NT-SPR 21 10½ 129.26 Φ25 分割型
TP-C12062NT-SPR Φ30
TP-C12063NT-SPR Φ35
TP-C12064NT-SPR Φ40
×
(可以通过拖动来移动)
■工程塑料链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12109NT-SPR 23 11½ 141.22 Φ25 分割型
TP-C12110NT-SPR Φ30
TP-C12111NT-SPR Φ35
TP-C12112NT-SPR Φ40
×
(可以通过拖动来移动)
■工程塑料链轮
型号齿数有效齿数节距圆直径
mm		轴孔尺寸
mm		类型
TP-C12073NT-SPR 25 12½ 153.20 Φ25 分割型
TP-C12074NT-SPR Φ30
TP-C12075NT-SPR Φ35
TP-C12076NT-SPR Φ40

应用惰轮

※单击形状编号以显示详细信息。点击放大图像。
型号 等效的实际齿数 外径
mm		 轴孔尺寸
mm		 类型
TP-IW1221-25-RY 21 130.0 Φ25.3 分割型
TP-IW1221-30-RY Φ30.3
TP-IW1221-35-RY Φ35.3
TP-IW1221-40-RY Φ40.3
TP-IW1223-25-RY 23 142.5 Φ25.3 分割型
TP-IW1223-30-RY Φ30.3
TP-IW1223-35-RY Φ35.3
TP-IW1223-40-RY Φ40.3
TP-IW1225-25-RY 25 154.8 Φ25.3 分割型
TP-IW1225-30-RY Φ30.3
TP-IW1225-35-RY Φ35.3
TP-IW1225-40-RY Φ40.3

适用的塑料轨道

※单击形状编号以显示详细信息。点击放大图像。
导轨 材质符号 型号 厚度
mm		 宽
mm
主体 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

这款塑料轨道不耐热也不耐化学腐蚀。
如果您在特殊环境或特殊条件下使用本产品，请联系我们。
