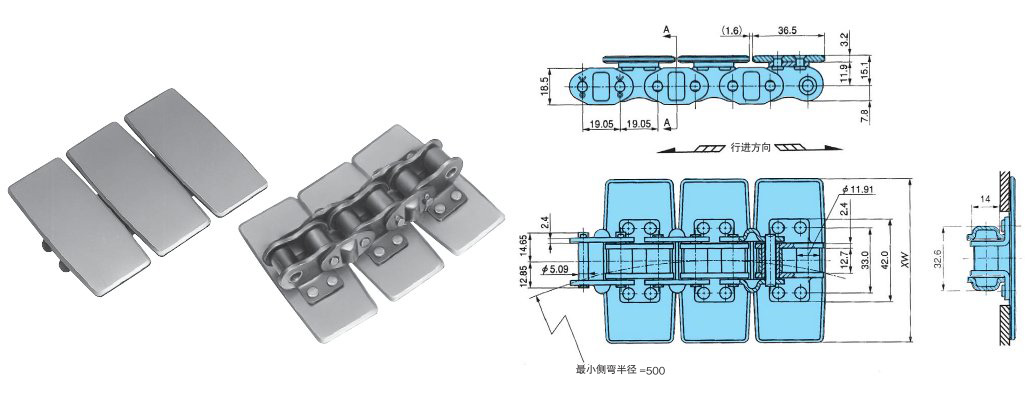

不锈钢顶板链TTKU 型主要规格

TTKU


特性

  • - 一种弧形输送链，其外板上带有导向凸起，用于横向弯曲。它的容许张力比TTU更高。
  • ·弯曲部也可将链条从滑轨上取下，方便保养。
  • ·适用于轻负荷、低速用途。高速、高负荷时，可能会从拐角处浮起。

单击放大
PDF 外形图

お問合せください

DXF图形和3D CAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

主要规格、价格、交货期

链条
间距
mm		 规格 形式 上衣
金属板宽
XW
mm		 最大容许张力
kN		 约
质量
kg/m		 使用温度范围
°C		 能力
线图		 1单一
转数
转数
19.05 标准规格 TTKU826 82.6 2.84 3.8 -10～150 效率曲线图
展示		 160
TTKU1100 110.0 4.5

笔记
1. SS规格：最大容许张力=0.69kN也可制造。
2. 用于低速（45 m/min或更低）水平弯曲运输。


材质

顶板 本体链条 盘钉
18铬不锈钢 钢 13铬不锈钢

适用链轮

※单击形状编号以显示详细信息。点击放大图像。

RS60等效链用
类型 材质 基本形式编号
预留孔产品 钢 RS60-1B□T■
不锈钢 RS60-1B□T-SS
工程塑料 RS60-1B□T-P
配孔 钢 RS60-1B□TQ-H～
不锈钢 RS60-1B□T-SS-H～
张紧链轮 S 型 钢 RS60-1B□T■-S○○○○●
张紧链轮 N型 钢 RS60-1B□TQ-N○○○●
上述链轮的齿数可使用12枚以上。

适用配件

※单击形状编号以显示详细信息。点击放大图像。

TRU、TTKU用分解工具
适用链条 型号 用途
TRU, TTKU TRU-TTKU-AST 分解专用

适用的塑料轨道

※单击形状编号以显示详细信息。点击放大图像。
导轨 材质符号 型号 厚度
mm		 宽
mm
主体 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

这款塑料轨道不耐热也不耐化学腐蚀。
如果您在特殊环境或特殊条件下使用本产品，请联系我们。
