不锈钢顶板链TRU 型主要规格

TRU


特性

  • -防浮起附件的弧形输送链。容许张力比 TTU 型更高。

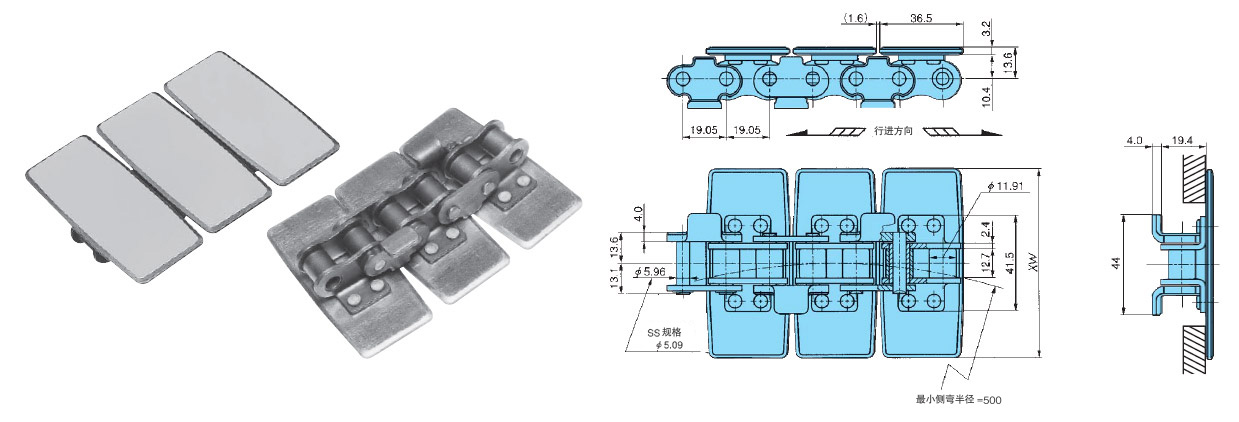

单击放大
PDF 外形图

お問合せください

DXF图形和3D CAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

主要规格、价格、交货期

链条
间距
mm		 规格 形式 上衣
金属板宽
XW
mm		 最大容许张力
kN		 约
质量
kg/m		 使用温度范围
°C		 能力
线图		 1单一
转数
转数
19.05 标准规格 TRU762-T 76.2 4.02 3.9 -10～150 效率曲线图
展示		 160
TRU826-T 82.6 4.1
TRU1016-T 101.6 4.6
TRU1100-T 110.0 4.8
TRU1143-T 114.3 4.9
TRU1270-T 127.0 5.2
19.05 SS规格 TRU762-T-SS 76.2 0.69 3.9 -20～400 效率曲线图
展示		 160
TRU826-T-SS 82.6 4.1
TRU1016-T-SS 101.6 4.6
TRU1100-T-SS 110.0 4.8
TRU1143-T-SS 114.3 4.9
TRU1270-T-SS 127.0 5.2
19.05 NP规格 TRU762-T-NP 76.2 4.02 3.9 -10～150 效率曲线图
展示		 160
TRU826-T-NP 82.6 4.1
TRU1016-T-NP 101.6 4.6
TRU1100-T-NP 110.0 4.8
TRU1143-T-NP 114.3 4.9
TRU1270-T-NP 127.0 5.2

材质

规格 顶板 本体链条 盘钉
标准规格 18铬不锈钢 钢 13铬不锈钢
SS规格 18-8不锈钢 钢+镀镍 18-8不锈钢

适用链轮

※单击形状编号以显示详细信息。点击放大图像。

RS60等效链用
类型 材质 基本形式编号
预留孔产品 钢 RS60-1B□T■
不锈钢 RS60-1B□T-SS
工程塑料 RS60-1B□T-P
配孔 钢 RS60-1B□TQ-H～
不锈钢 RS60-1B□T-SS-H～
张紧链轮 S 型 钢 RS60-1B□T■-S○○○○●
张紧链轮 N型 钢 RS60-1B□TQ-N○○○●
上述链轮的齿数可使用19枚以上。

适用配件

※单击形状编号以显示详细信息。点击放大图像。

TRU、TTKU用分解工具
适用链条 型号 用途
TRU, TTKU TRU-TTKU-AST 分解专用

适用的塑料轨道

※单击形状编号以显示详细信息。点击放大图像。
导轨 材质符号 型号 厚度
mm		 宽
mm
主体 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

这款塑料轨道不耐热也不耐化学腐蚀。
如果您在特殊环境或特殊条件下使用本产品，请联系我们。
