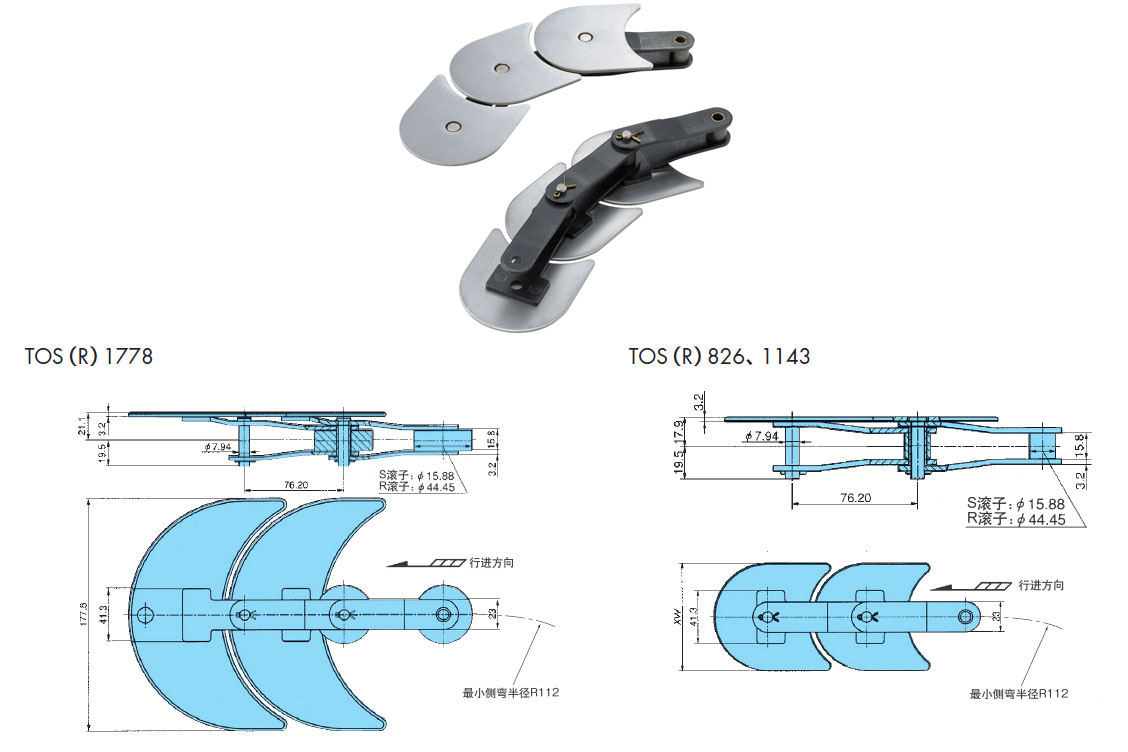

不锈钢顶板链TO 型主要规格

TO


特性

  • ·水平交货链。最适合小空间的水平搬运。

单击放大
PDF 外形图

お問合せください

DXF图形和3D CAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

主要规格、价格、交货期

链条
间距
mm		 规格 形式 滚子
类型		 上衣
金属板宽
XW
mm		 最大容许张力
kN		 约
质量
kg/m		 使用温度范围
°C		 能力
线图		 1单一
转数
转数
76.20 标准规格 TOS826 Sローラ形 82.6 2.94 4.1 -10～150 效率曲线图
展示		 40
TOS1143 Sローラ形 114.3 4.8
TOS1778 Sローラ形 177.8 6.3
TOR826 Rローラ形 82.6 5.9
TOR1143 Rローラ形 114.3 6.9
TOR1778 Rローラ形 177.8 8.1
76.20 SS规格 TOS826-SS Sローラ形 82.6 1.77 4.1 -10～150 效率曲线图
展示		 40
TOS1143-SS Sローラ形 114.3 4.8
TOS1778-SS Sローラ形 177.8 6.3
TOR826-SS Rローラ形 82.6 5.9
TOR1143-SS Rローラ形 114.3 6.9
TOR1778-SS Rローラ形 177.8 8.1

适用链轮

※单击形状编号以显示详细信息。点击放大图像。
TOR・TORP
型号 齿数 有效齿数 节距圆直径
mm		 预留孔
mm		 最大轴孔直径
mm		 类型
TOR1100T 11 11 270.47 Φ23 Φ45 一体式
TOS・TOSP
型号 齿数 有效齿数 节距圆直径
mm		 预留孔
mm		 最大轴孔直径
mm		 类型
TOS1013T 31 10⅓ 254.59 Φ23 Φ45 一体式

适用的塑料轨道

※单击形状编号以显示详细信息。点击放大图像。
导轨 材质符号 型号 厚度
mm		 宽
mm
主体 端板
PR-PH型 PLF PR-PH□□□-PLF PR-PH□□□E-PLF 3～5 20～40
PR型 M PR520-M PRE520-M 5 20

这款塑料轨道不耐热也不耐化学腐蚀。
如果您在特殊环境或特殊条件下使用本产品，请联系我们。
