顶板链的主要规格

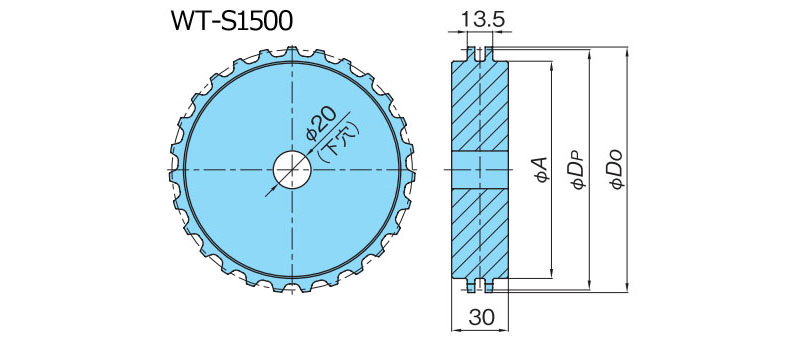

形番：WT-S1500-27T
单击放大
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
适用链条
BTN5, BTN5-A, WT1505G-K, WT1505G-M, WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1505TOD-M, WT1506-K, WT1515F-W, WT1515G-M, WT1515G-W, WT1515T-F-W, WT1515VG-W, WT1515-W, WT1516F-W, WT1516T-F-W, WT1516-W, WT3005G-K, WT3005G-M, WT3005-K, WT3086G-K, WT3086G-M, WT3086-K
主要规格
| 型号 | 齿数 | 节距圆直径 DP mm | 外径 Do mm | 轴孔 形状 |
轴孔直径 d mm |
预留孔 mm |
轮毂直径 Dh mm |
|---|---|---|---|---|---|---|---|
| WT-S1500-27T | 27 | 129.2 | 130 | 可根据您的要求进行制作讨论 。 | 可根据您的要求进行制作讨论 。 | 20 | 115 |
| 材质 | 外观颜色 | 类型 |
|---|---|---|
| 超高分子量聚乙烯 | 绿色 | 一体式 |
备注
1.上述齿数、链轮形式以外也可制作。
