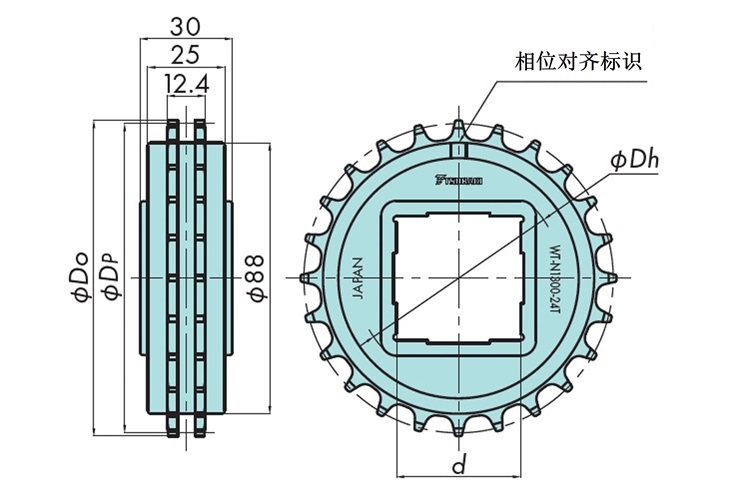

顶板链WT-N1300主要规格
形番：WT-N1300-24T40S
单击放大
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
适用链条
WT1306-W
主要规格
| 型号 | 齿数 | 节距圆直径 DP mm | 外径 Do mm | 轴孔 形状 |
轴孔尺寸 d mm |
轮毂直径 Dh mm |
概略质量 kg |
|---|---|---|---|---|---|---|---|
| WT-N1300-24T40S | 24 | 100.36 | 102.5 | 方形 | □40 | 67 | 0.1 |
| 材质 | 外观颜色 | 类型 | 工作温度范围 |
|---|---|---|---|
| 强化聚酰胺 | 黑色 | 一体式 | -20℃～80℃ |
备注
1.为库存品。
2.为了吸收链条与传送带的热膨胀差、链条与链轮的安装误差，轴采用松紧设计。
3.长柄规格请使用研磨棒钢。
