顶板链WT-N0700主要规格

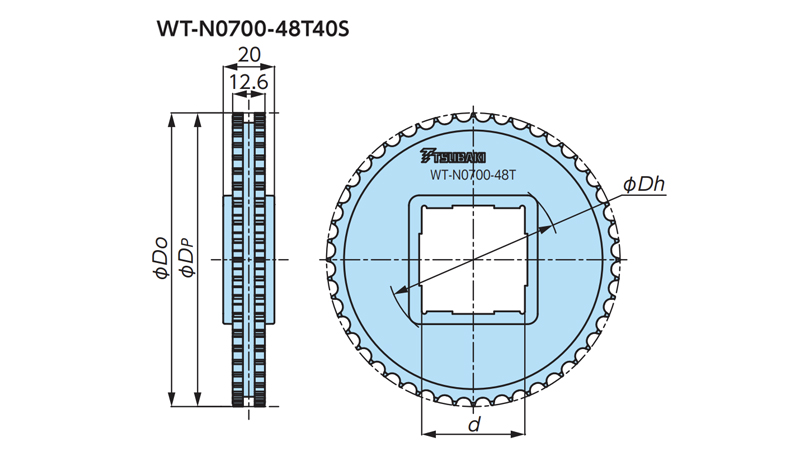

形番：WT-N0700-48T40S
单击放大
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
适用链条
WT0705-M, WT0705-W
主要规格
| 型号 | 齿数 | 节距圆直径 DP mm | 外径 Do mm | 轴孔 形状 |
轴孔尺寸 d mm |
轮毂直径 Dh mm |
概略质量 kg |
|---|---|---|---|---|---|---|---|
| WT-N0700-48T40S | 48 | 114.67 | 114.7 | 方形 | □40 | 68 | 0.074 |
| 材质 | 外观颜色 | 类型 | 工作温度范围 |
|---|---|---|---|
| 强化聚酰胺 | 黑色 | 一体式 | -20℃～80℃ |
注記
1.在庫品です。
2.チェーンとコンベヤの熱膨張差、チェーンとスプロケットの据付誤差を吸収するため、シャフトとはルーズフィットとしています。
3.上記歯数、スプロケット形式、材質以外も製作いたします。(全切削対応品)
4.シャフト仕様はみがき棒鋼をご使用ください。
5.シャフトにスプロケットを取付ける際には、刻印やマークを目安にして、向きや歯の位置を一定に合わせてください。
