顶板链的主要规格

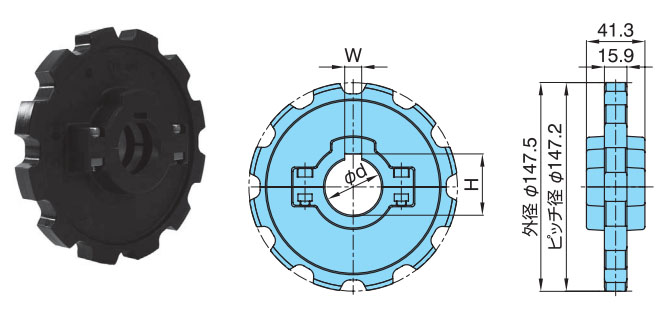

形番：TTUP-12T45
单击放大
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
适用链条
TP-880TAB, TPH, TPH-P, TPS, TPS-P, TPU, TPUH-BO, TPU-LH, TPU-P, TPUT-LH, TPU-USR, TTUP, TTUPH, TTUP-LLPC, TTUP-M, TTUP-P, TTUPT-M
主要规格
| 型号 | 齿数 | 节距圆直径 DP mm | 外径 Do mm | 轴孔 形状 |
轴孔直径 d mm |
键槽 W mm | 键槽 H mm | 概略质量 kg |
|---|---|---|---|---|---|---|---|---|
| TTUP-12T45 | 12 | 147.2 | 147.5 | 圆形 | Φ45 | 14 | 48.8 | 0.4 |
| 材质 | 外观颜色 | 螺栓/螺母材质 | 类型 | 工作温度范围 |
|---|---|---|---|---|
| 强化聚酰胺 | 黑色 | 不锈钢 | 分割型 | -20℃～80℃ |
注意
1、螺栓的拧紧扭矩:5.7N・m
2、分割型链轮对请勿与其他对混合组合。
