顶板链的主要规格

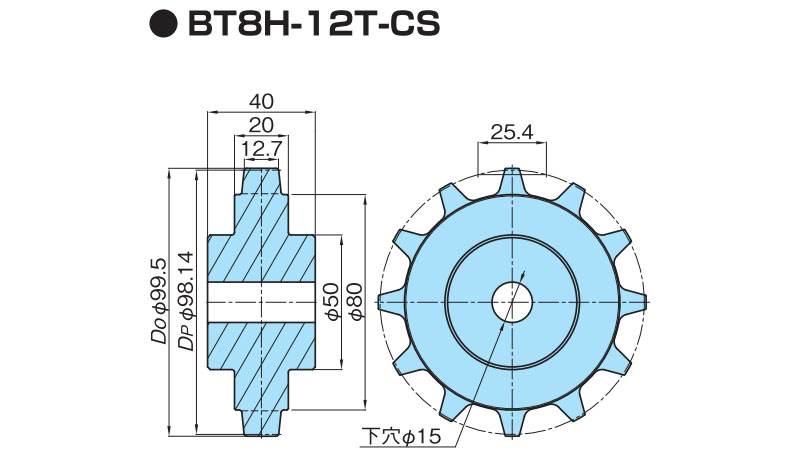

形番：BT8H-12T-CS
单击放大
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |
产品目录、使用说明书
适用链条
BTC8H-M, BTM8H-M, TTUPS-H
主要规格
| 型号 | 齿数 | 节距圆直径 DP mm | 外径 Do mm | 轴孔 形状 | 预留孔 mm | 概略质量 kg |
|---|---|---|---|---|---|---|
| BT8H-12T-CS | 12 | 98.14 | 99.5 | 圆形 | 15 | 1.2 |
| 材质 | 类型 |
|---|---|
| 机械结构碳钢 | 一体式 |
注記
1.歯先硬化を施していません。
2.最大軸穴径は、一般的な場合を表わしています。軸穴径、キー面圧については、一般機械設計により決定してください。
3.上記以外の歯数、材質のスプロケットをご要望の場合は、お問い合わせください。
