轴承单元主要规格
产品目录、使用说明书

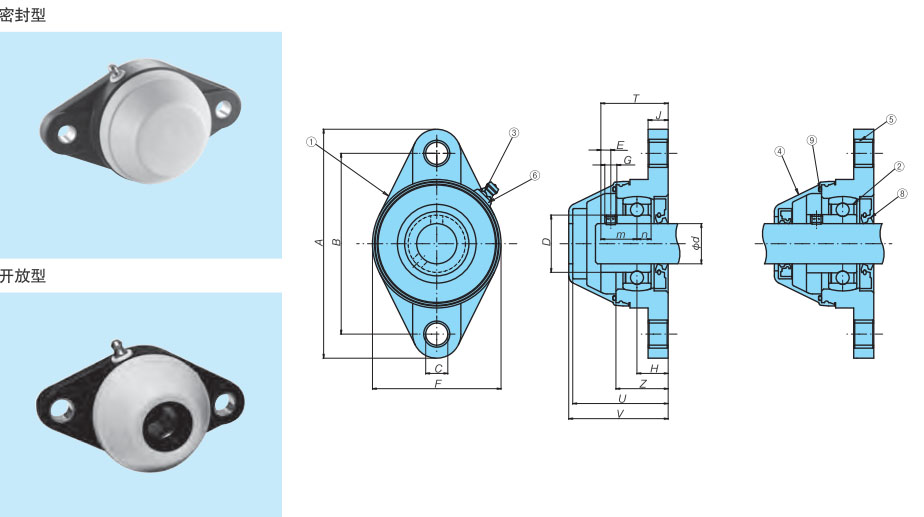

菱形法兰单元（UCFL）
正面和背面都有密封，可有效延长在水和粉尘环境下轴承的寿命。
单击放大
| 产品编号 | 品名 | 材质 |
|---|---|---|
| 1 | 外壳 | 强化聚酰胺 |
| 2 | 滚珠轴承 | 钢 |
| 3 | 脂嘴 | 不锈钢 |
| 4 | 安全罩盖 | 聚丙烯 |
| 5 | 间隔衬套 | 黄铜+镀镍 |
| 产品编号 | 品名 | 材质 |
|---|---|---|
| 6 | 脂嘴垫圈 | 聚乙烯 |
| 8 | 密封 | NBR |
| 9 | O型环 | NBR |
| 型号 | 形状 | 轴承 基本额定负荷kN |
主体最大 容许载荷 kN |
质量 kg |
自动调心 | 使用温度范围 °C |
DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| (基本) 额定动负荷 Cr |
(基本) 额定静负荷 Cor |
||||||||||
| TP-C54204NR-ECT-UCFL | 密闭型 | 9.9 | 6.6 | 7.5 | 0.21 | 住房和 轴和最大值 角度误差：2.5° |
0～80 | DXF | 请咨询 | 请咨询 | |
| TP-C59204NR-ECT-UCFL | 开放式 | DXF | 请咨询 | 请咨询 | |||||||
| TP-C54205NR-ECT-UCFL | 密闭型 | 10.8 | 7.8 | 8.0 | 0.31 | DXF | 请咨询 | 请咨询 | |||
| TP-C59205NR-ECT-UCFL | 开放式 | DXF | 请咨询 | 请咨询 | |||||||
| 型号 | 尺寸 | MB等价品 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 轴径 d |
A | B | C | D | E | F | G | H | J | Z | T | m | n | U | V | ||
| TP-C54204NR-ECT-UCFL | 20 | 114 | 90 | 11 | 29 | 5 | 70 | M6× 0.75 |
15.5 | 10 | 26 | 33.5 | 18 | 7 | 47.5 | 49.5 | MB204C-64647-UCFL |
| TP-C59204NR-ECT-UCFL | MB204C-64657-UCFL | ||||||||||||||||
| TP-C54205NR-ECT-UCFL | 25 | 130 | 99 | 11 | 34 | 5.5 | 70 | M6× 0.75 |
17 | 12.5 | 29 | 36.5 | 19.5 | 7.5 | 52.2 | 54.2 | MB205C-68523-UCFL |
| TP-C59205NR-ECT-UCFL | MB205C-68533-UCFL | ||||||||||||||||
注释
1.滚珠轴承为固定螺钉式。
2.轴径φ20的脂嘴位置与上图不同。
