轴承单元主要规格

产品目录、使用说明书

轴承单元安装示例

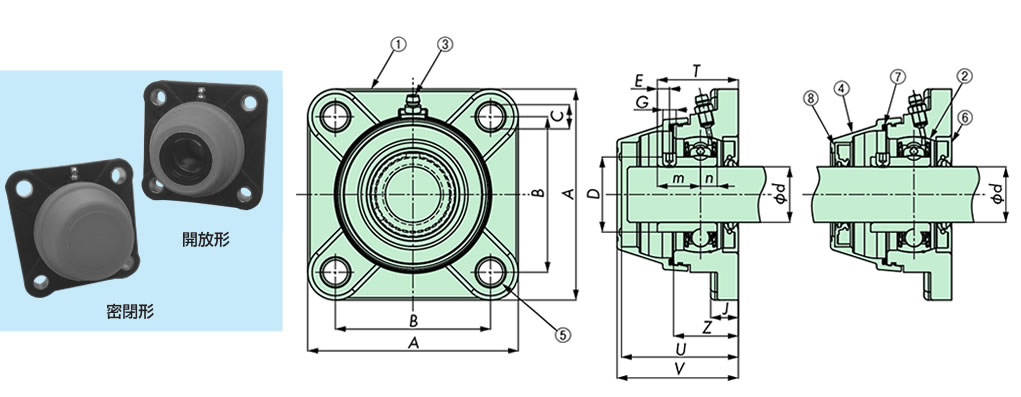

方法兰部件 (UCFQ)

正面和背面都有密封，可有效延长在水和粉尘环境下轴承的寿命。


单击放大
产品编号 品名 材质
1外壳强化聚酰胺
2滚珠轴承黄铜+镀镍
3脂嘴黄铜+镀镍
4安全罩盖聚丙烯
5间隔衬套黄铜+镀镍
产品编号 品名 材质
6密封NBR
7O型环NBR
8密封NBR

型号 形状 轴承
基本额定负荷kN		 主体最大
容许载荷
kN		 质量
kg		 自动调心 使用温度范围
°C		 DXF
图形
数据		 標準価格 交货期 PDF
外形图
(基本)
额定动负荷
Cr		 (基本)
额定静负荷
Cor
TP-C50205VREC-UCFQ 密闭型 10.8 7.8 11.5 0.3 住房和
轴和最大值
角度误差：2.5°		 0～80 DXF请咨询 请咨询 PDF
TP-C55205VREC-UCFQ 开放式 DXF请咨询 请咨询 PDF
TP-C50206VREC-UCFQ 密闭型 15.0 11.3 11 0.5 DXF请咨询 请咨询 PDF
TP-C55206VREC-UCFQ 开放式 DXF请咨询 请咨询 PDF
TP-C50207VREC-UCFQ 密闭型 19.7 15.3 10.5 0.6 DXF请咨询 请咨询 PDF
TP-C55207VREC-UCFQ 开放式 DXF请咨询 请咨询 PDF
TP-C50208VREC-UCFQ 密闭型 22.4 17.9 10 0.8 DXF请咨询 请咨询 PDF
TP-C55208VREC-UCFQ 开放式 DXF请咨询 请咨询 PDF
型号 尺寸 MB等价品
轴径
d		 A B C D E G H J Z T m n U V
TP-C50205VREC-UCFQ 25 98 70 11 34 5.5 M6×
1.00		 15 12.5 29 36.5 19.5 7.5 52 54 MB205C-64573-UCF
TP-C55205VREC-UCFQ MB205C-64623-UCF
TP-C50206VREC-UCFQ 30 110 83 11 40.3 6.5 18 22 8 51 53 MB206C-63112-UCF
TP-C55206VREC-UCFQ MB206C-63172-UCF
TP-C50207VREC-UCFQ 35 118 92 14 48 6.5 M8×
1.00		 20 16 33 41.5 23.5 8.5 64 66 MB207C-64068-UCF
TP-C55207VREC-UCFQ MB207C-64078-UCF
TP-C50208VREC-UCFQ 40 130 101.5 14 53 7.0 M8×
1.00		 20 35 43 25 9 63 65 MB208C-64667-UCF
TP-C55208VREC-UCFQ MB208C-64677-UCF

注释

1.滚珠轴承为固定螺钉式。
