车架支撑部件主要规格
产品目录、使用说明书

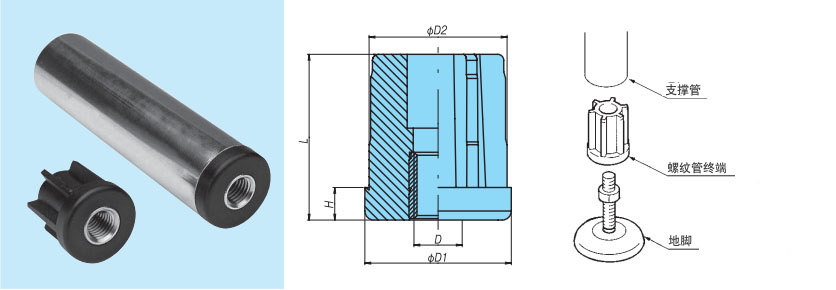

线程管端 (SRB)
如果插入管道并与通用引脚组合，则可用作输送机框架的支脚。
单击放大
| 型号 | 材质 | 颜色 | 使用管道外径 (公称直径) |
DXF 图形 数据 |
標準価格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|
| 主体 | 轴套 | |||||||
| TP-C14767T-SRB | 聚酰胺 | 黄铜+镀镍 | 黑色 | 48.6 (1½) | DXF | 请咨询 |
请咨询 |
|
| TP-C14791T-SRB | 60.5 (2) | DXF | 请咨询 |
请咨询 |
||||
| 型号 | D | ΦD1 | ΦD2 | H | L | MB等价品 |
|---|---|---|---|---|---|---|
| TP-C14767T-SRB | M16 | 48 | 45.8 | 10 | 55 | MB180-63081-SRB |
| TP-C14791T-SRB | M16 | 60 | 58 | 12 | 50 | MB180-65154-SRB |
注释
1.请使用厚度为1.65mm的管道。
