链条导轨主要规格

スペーサ・ワッシャ (SP)

单击放大

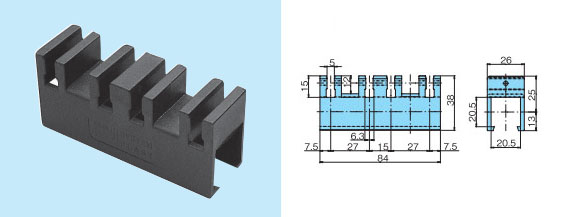

スペーサ (SP)
型号	材质	颜色	MB等价品	使用温度范围 °C	DXF 图形数据	标准价格	交货期	PDF 外形图
TP-C14320T-SP	聚酰胺	黑色	MB523-643451-SP	-20～80	DXF	请咨询	请咨询	PDF

注释

1.TP-C19067VT-PR専用レールとご使用ください。

2.20×20の角シャフトに取付けてください。

单击放大

ワッシャ (WS)
型号	材质	颜色	MB等价品	使用温度范围 °C	DXF 图形数据	标准价格	交货期	PDF 外形图
TP-C14322T-WS	聚酰胺	黑色	MB533-672801-WS	-20～80	DXF	请咨询	请咨询	PDF

注释

1.多列のトップチェーンを使用される場合ご使用ください。チェーン同士の干渉を防止します。

2.TP-C14320T-SP（スペーサ）と組合わせてご使用ください。

单击放大

専用レール (PR)
形式	定尺	材质	颜色	MB等价品	使用温度范围 °C	DXF 图形数据	標準価格／1m	交货期
TP-C19067VT-PR	60m	超高分子量聚乙烯	绿色	MB524-643501-PR	-20～60	DXF	请咨询	请咨询

注释

1.TP-C14320T-SP（スペーサ）専用レールです。ご注文長さ：m単位で切売りします。

2.レールが摩耗した場合、上下を入れ換えることで延命が図れます。
