车架支撑部件主要规格
产品目录、使用说明书
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 3DCADデータ及びPARTcommunityのお問い合わせにつきましてはキャデナス・ウェブ・ツー・キャドまでご連絡ください。 【キャデナス・ウェブ・ツー・キャド株式会社】お問い合わせ先は、こちら(外部サイト)をご確認ください。 |
支持基础 (SB)
支撑输送机的支脚。
单击放大
| 型号 | 材质 | 颜色 | 使用管外径 ΦDf (公称直径) |
MB等价品 | DXF 图形 数据 |
標準価格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母、 垫圈 |
轴套 | ||||||||

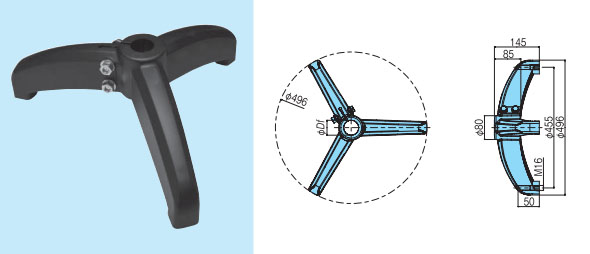

| TP-C15084T-SB | 强化聚酰胺 | 不锈钢 | 黄铜 + 镀镍 |
黑色 | 48.6 (1½) | MB615-600373-SB | DXF | 请咨询 |
请咨询 |
|
| TP-C15088T-SB | 60.5 (2) | MB615-699992-SB | DXF | 请咨询 |
请咨询 |
|||||
| TP-C15084TSS-SB | 不锈钢 | 48.6 (1½) | MB615-604583-SB | DXF | 请咨询 |
请咨询 |
||||
| TP-C15088TSS-SB | 60.5 (2) | MB615-600453-SB | DXF | 请咨询 |
请咨询 |
|||||
单击放大
| 型号 | 材质 | 颜色 | 使用管外径 ΦDf (公称直径) |
MB等价品 | DXF 图形 数据 |
標準価格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母、 垫圈 |
轴套 | ||||||||

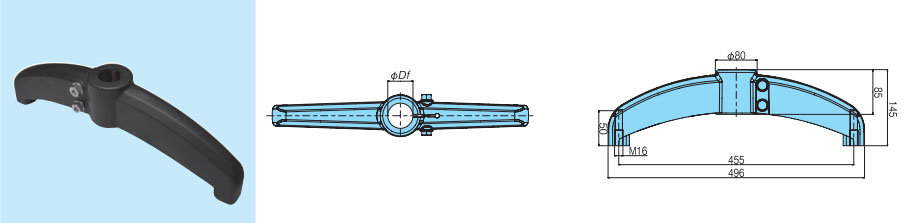

| TP-C15060T-SB | 强化聚酰胺 | 不锈钢 | 黄铜 + 镀镍 |
黑色 | 48.6 (1½) | MB618-600383-SB | DXF | 请咨询 |
请咨询 |
|
| TP-C15064T-SB | 60.5 (2) | MB618-600223-SB | DXF | 请咨询 |
请咨询 |
|||||
| TP-C15060TSS-SB | 不锈钢 | 48.6 (1½) | MB618-604593-SB | DXF | 请咨询 |
请咨询 |
||||
| TP-C15064TSS-SB | 60.5 (2) | MB618-600403-SB | DXF | 请咨询 |
请咨询 |
|||||
单击放大
| 型号 | 材质 | 颜色 | 使用管外径 ΦDf (公称直径) |
MB等价品 | DXF 图形 数据 |
標準価格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母、 垫圈 |
轴套 | ||||||||

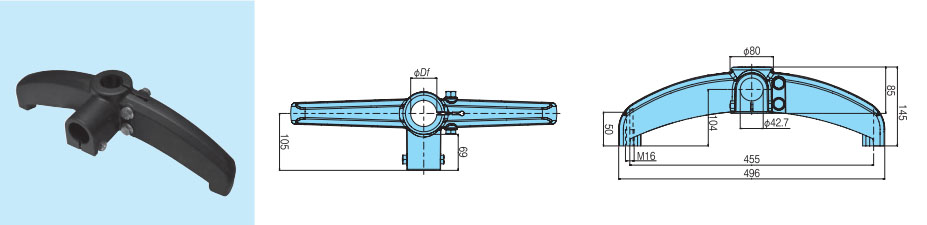

| TP-C15068T-SB | 强化聚酰胺 | 不锈钢 | 黄铜 + 镀镍 |
黑色 | 48.6 (1½) | MB619-600413-SB | DXF | 请咨询 |
请咨询 |
|
| TP-C15072T-SB | 60.5 (2) | MB619-600423-SB | DXF | 请咨询 |
请咨询 |
|||||
| TP-C15068TSS-SB | 不锈钢 | 48.6 (1½) | MB619-604573-SB | DXF | 请咨询 |
请咨询 |
||||
| TP-C15072TSS-SB | 60.5 (2) | MB619-600433-SB | DXF | 请咨询 |
请咨询 |
|||||
单击放大
| 型号 | 材质 | 颜色 | 使用管外径 ΦDf (公称直径) |
耐重 kN |
ボルト、 ナットの 締付トルク N･m |
DXF 图形 数据 |
標準価格 | 交货期 | PDF 外形图 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母、 垫圈 |
轴套 | ||||||||||
| TP-3SB43 | 强化聚酰胺 | 不锈钢 | 黄铜 + 镀镍 |
黑色 | 42.7 (1¼) | 2.45 | 9.8 | DXF | 请咨询 |
请咨询 |
3DCAD | |
单击放大
| 型号 | 材质 | 颜色 | 使用管外径 ΦDf (公称直径) |
耐重 kN |
ボルト、 ナットの 締付トルク N･m |
DXF 图形 数据 |
標準価格 | 交货期 | PDF 外形图 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母、 垫圈 |
轴套 | ||||||||||
| TP-2SB43 | 强化聚酰胺 | 不锈钢 | 黄铜 + 镀镍 |
黑色 | 42.7 (1¼) | 2.45 | 9.8 | DXF | 请咨询 |
请咨询 |
3DCAD | |
单击放大
| 型号 | 材质 | 颜色 | 使用管外径 ΦDf (公称直径) |
耐重 kN |
ボルト、 ナットの 締付トルク N･m |
DXF 图形 数据 |
標準価格 | 交货期 | PDF 外形图 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母、 垫圈 |
轴套 | ||||||||||

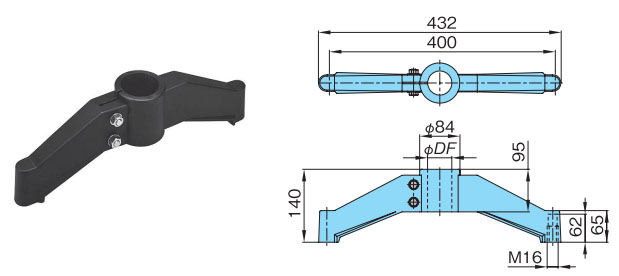

| TP-2SB48 | 强化聚酰胺 | 不锈钢 | 黄铜 + 镀镍 |
黑色 | 48.6 (1½) | 3.43 | 14.7 | DXF | 请咨询 |
请咨询 |
3DCAD | |
| TP-2SB60 | 60.5 (2) | 3.43 | 14.7 | DXF | 请咨询 |
请咨询 |
||||||
