高旋转回车辊 (RR)

内圈采用对轴阻力低的工程塑料材料，外圈采用对链条阻力高的软性材料，从而实现了优异的旋转性能。这种设计能够有效避免刮伤链板顶面，并降低回程噪音。此外，我们还新增了一种产品，通过减少与链板顶面的接触以及在轴孔内使用轴承，最大限度地减少了磨损粉的产生。

TP-IR60、TP-IR18:干式专用

TP-C121963、121966RNT-RR、TP-C121967、121970RNFT-RR:干湿两用

回位滚子请在传送带的回程侧作为链条上面的支架使用。

单击放大

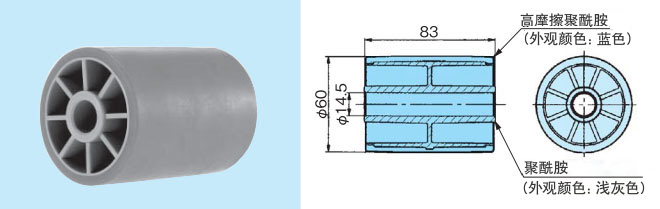

返回辊TP-IR60

型号	材质		颜色		使用温度范围 °C	DXF 图形 数据	標準価格	交货期	PDF 外形图	3DCAD
	轴和侧面	外围	轴和侧面	外围
TP-IR60	聚酰胺	高摩擦聚酰胺	浅灰色	蓝色	-20～80	DXF	请咨询	请咨询	PDF	3DCAD

注释

1.这是您订购的产品。

2.请勿在潮湿条件下使用。

3. 使用链条的速度为 50 m/min或更低。

单击放大

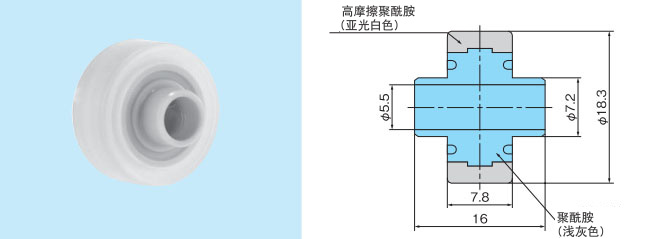

返回辊TP-IR18

型号	材质		颜色		使用温度范围 °C	DXF 图形 数据	標準価格	交货期	PDF 外形图	3DCAD
	轴和侧面	外围	轴和侧面	外围
TP-IR18	聚酰胺	高摩擦聚酰胺	浅灰色	磨砂白	-20～80	DXF	请咨询	请咨询	PDF	3DCAD

注释

1.这是您订购的产品。

2.请勿在潮湿条件下使用。

3.与BTC4-500-M配合使用。

单击放大

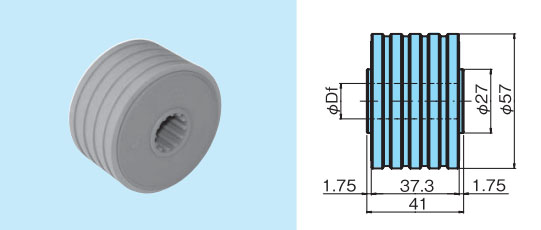

左右分割回车辊 (无导向法兰)

型号	轴径 Df	材质		颜色		MB等价品	使用温度范围 °C	DXF 图形 数据	標準価格	交货期	PDF 外形图
		轴和侧面	外围	轴和侧面	外围
TP-C121963RNT-RR	15.5	高密度聚乙烯	热塑性橡胶	绿色	灰色	MB613-615342-RR	-20～60	DXF	请咨询	请咨询	PDF
TP-C121966RNT-RR	20.5	高密度聚乙烯	热塑性橡胶	绿色	灰色	MB613-615372-RR	-20～60	DXF	请咨询	请咨询	PDF

注释

1. 链条速度应为 50 m/min或更低。

2.TP-C121966RNT-RR适用于宽链。

单击放大

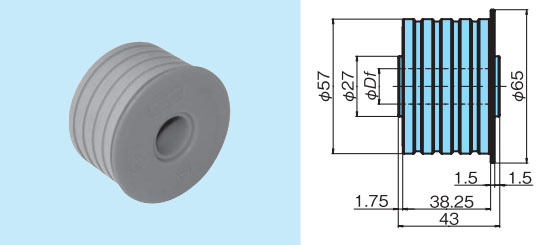

左右分割回车辊 (带导向法兰)

型号	轴径 Df	材质		颜色		MB等价品	使用温度范围 °C	DXF 图形 数据	標準価格	交货期	PDF 外形图
		轴和侧面	外围	轴和侧面	外围
TP-C121967RNFT-RR	15.5	高密度聚乙烯	热塑性橡胶	绿色	灰色	MB614-615382-RR	-20～60	DXF	请咨询	请咨询	PDF
TP-C121970RNFT-RR	20.5	高密度聚乙烯	热塑性橡胶	绿色	灰色	MB614-615412-RR	-20～60	DXF	请咨询	请咨询	PDF

注释

1. 链条速度应为 50 m/min或更低。

2.TP-C121970RNFT-RR适用于宽链。

导向法兰

单击放大

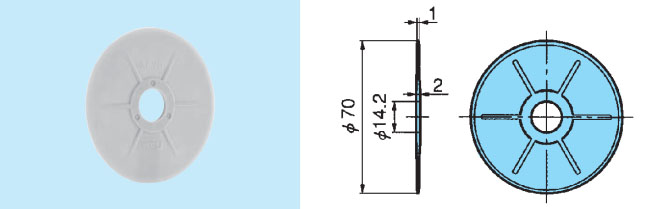

导轨法兰 (用于TP-C12890T-RR)

型号	材质	颜色	使用温度范围 °C	DXF 图形 数据	標準価格	交货期	PDF 外形图	3DCAD
TP-GF70	防静电POM	浅灰色	-20～80	DXF	请咨询	请咨询	PDF	3DCAD

注释

1.这是您订购的产品。

2.请与TP-IR60配合使用。
