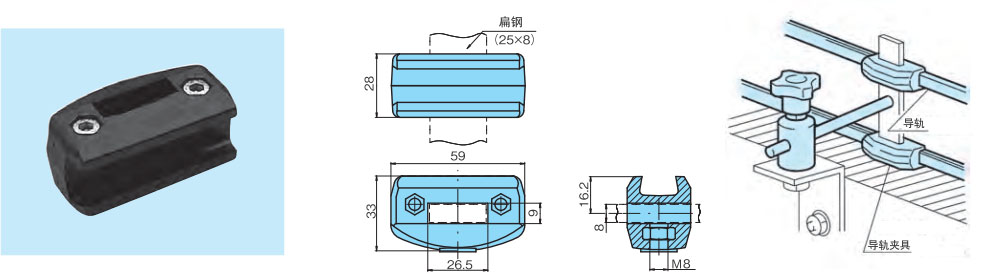

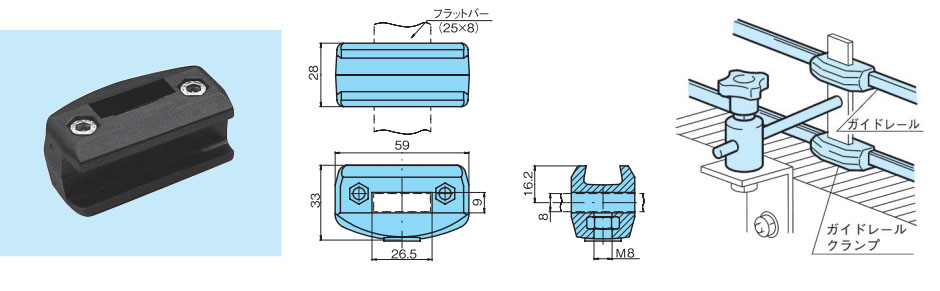

导轨夹具（GRC）
用于固定导轨。
单击放大
| 型号 | 材质 | 适用导轨 | 固定的对手件 | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓 | 螺母 | ||||||||
| TP-C13007T-GRC | 强化聚酰胺 | 不锈钢 | 黄铜+镀镍 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
平底 25×8 |
MB580-603292-ARG | DXF | 请咨询 | 请咨询 | |
单击放大
| 型号 | 材质 | 适用导轨 | 固定的对手件 | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|---|
| 主体 | ||||||||

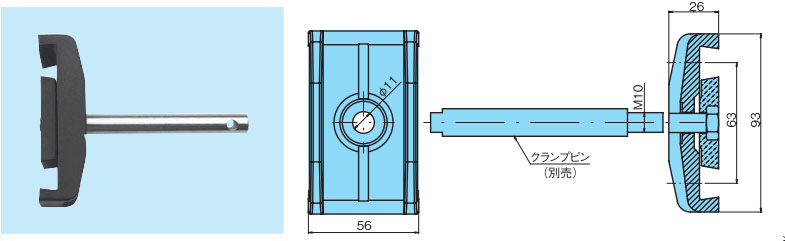

| TP-C13008NVT-GRC | 强化聚酰胺 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |

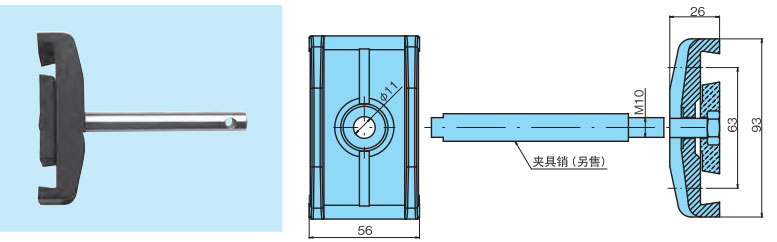

夹紧销 | MB213-60101-GRC | DXF | 请咨询 | 请咨询 |
单击放大
| 型号 | 材质 | 适用导轨 | 固定的对手件 | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓 | 螺母 | ||||||||

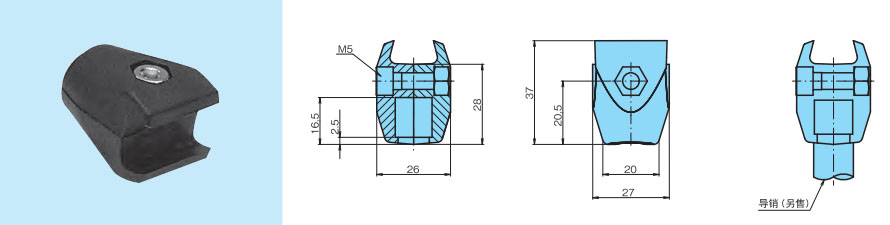

| TP-C13006NVT-GRC | 强化聚酰胺 | 不锈钢 | 黄铜+镀镍 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |

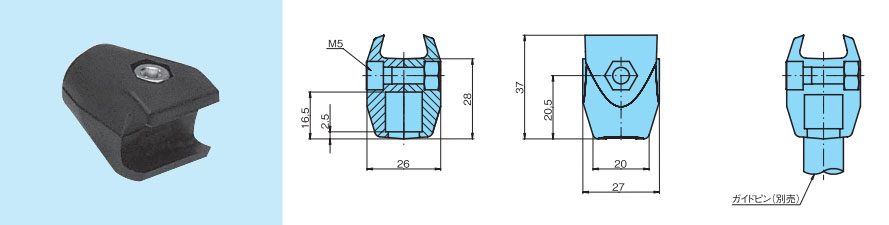

导向销 | MB210-59941-GRC | DXF | 请咨询 | 请咨询 | |
注释
1.比TP-C13012T-GRC的夹子拧得更紧。请在施加于滑轨压力较大的部位 (角部或蓄液线等) 使用。
单击放大
| 型号 | 材质 | 适用导轨 | 固定的对手件 | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|---|
| 主体 | ||||||||
| TP-C13012T-GRC | 强化聚酰胺 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
托架销 Φ14 |
MB275-66811-GRC | DXF | 请咨询 | 请咨询 |
单击放大
| 型号 | 材质 | 适用导轨 | 固定的对手件 | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|---|
| TP-C13014T-GRC | 不锈钢 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
框架 | MB215-60121-GRC MB215-65976-GRC |
DXF | 请咨询 | 请咨询 |
单击放大
| 型号 | 材质 | 适用导轨 | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|
| TP-C13120T-GRC | 不锈钢 | TP-C19S00130-3MT-GR TP-C19S00165-3MT-GR |
MB214-60111-GRC | DXF | 请咨询 | 请咨询 |
导轨夹（仅限 TP-C19050LT-GR 型号）（GRC）
单击放大
| 型号 | 材质 | 适用导轨 | 固定的对手件 | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺母、垫圈 | ||||||||

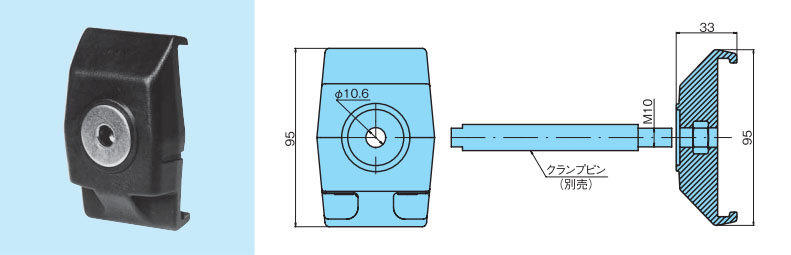

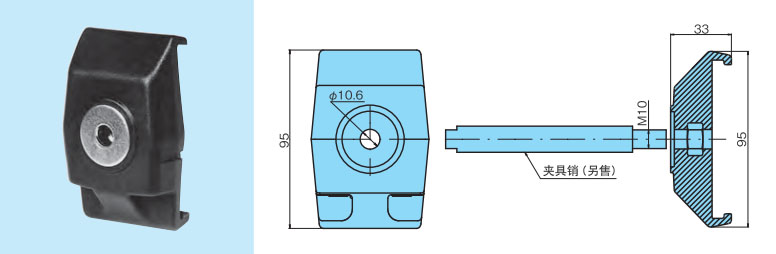

| TP-C13718T-GRC | 强化聚酰胺 | 不锈钢 | TP-C19050LT-GR | 夹紧销 | MB298-60362-GRC | DXF | 请咨询 | 请咨询 | |

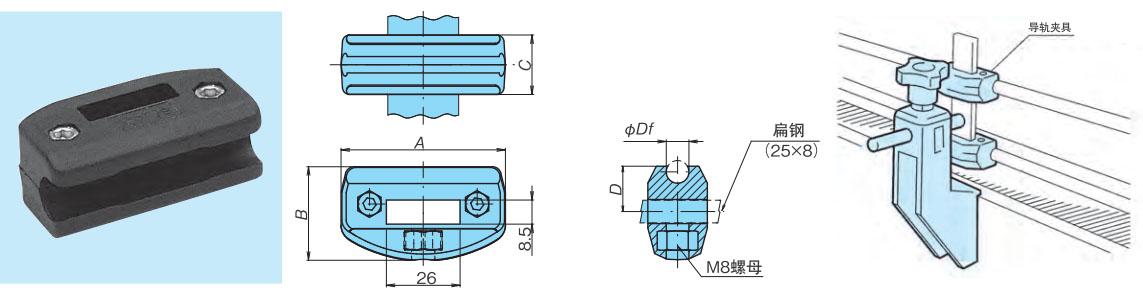

导轨夹具（适用于圆棒）（GRC）
请用于固定圆棒导轨。
单击放大
| 型号 | 材质 | 平杆 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓 | 螺母 | ||||||
| TP-C13743T-GRC | 强化聚酰胺 | 不锈钢 | 黄铜+镀镍 | 25×8 | DXF | 请咨询 | 请咨询 | |
| TP-C13741T-GRC | DXF | 请咨询 | 请咨询 | |||||
| TP-C13744NVT-GRC | DXF | 请咨询 | 请咨询 | |||||
| 型号 | Df | A | B | C | D | MB等价品 |
|---|---|---|---|---|---|---|
| TP-C13743T-GRC | 8 | 58 | 33 | 21 | 16 | MB159-6912-GRC |
| TP-C13741T-GRC | 10 | 58 | 33 | 21 | 16 | MB159-63389-GRC |
| TP-C13744NVT-GRC | 12 | 59 | 34.5 | 24 | 19 | MB159-6913-GRC |

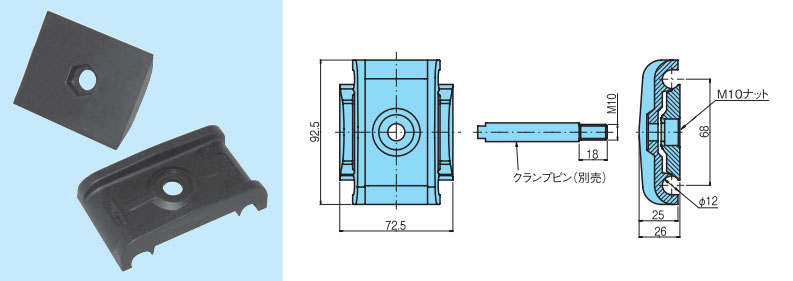

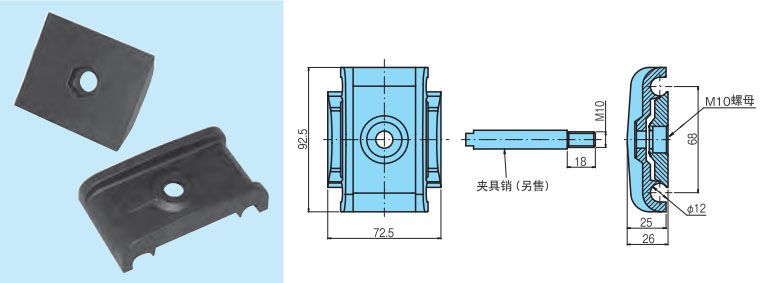

单击放大
| 型号 | 材质 | 可用圆柱 | MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|
| 主体 | 螺母、垫圈 | |||||||
| TP-C13761XPT-GRC | 强化聚酰胺 | 不锈钢 | Φ12 | MB70-5095-GRC | DXF | 请咨询 | 请咨询 | |

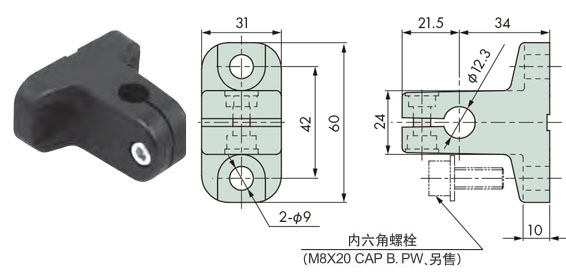

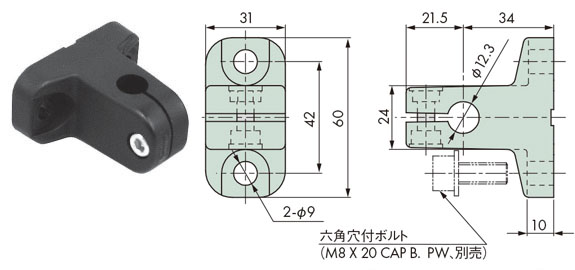

T形夹 (TC)
单击放大
| 型号 | 材质 | Φ Df | □ A | 螺栓 紧固 扭矩 |
别针 容许 荷重 (保持力) |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母 |
||||||||||
| TP-C13152T-TC | 强化 聚酰胺 |

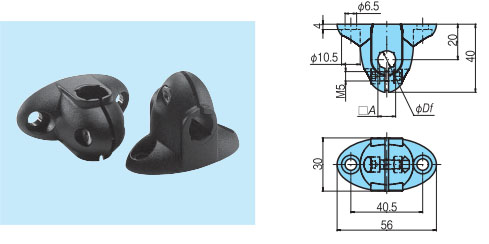

不锈钢 | Φ10 | 8 | 2.94N･m | 49.0N | MB339-68363-TC | DXF | 请咨询 | 请咨询 | |
| TP-C13115T-TC | Φ12 | 10 | MB339-68375-TC | DXF | 请咨询 | 请咨询 | |||||
单击放大

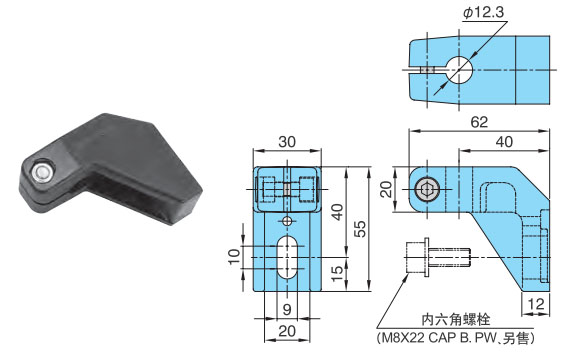

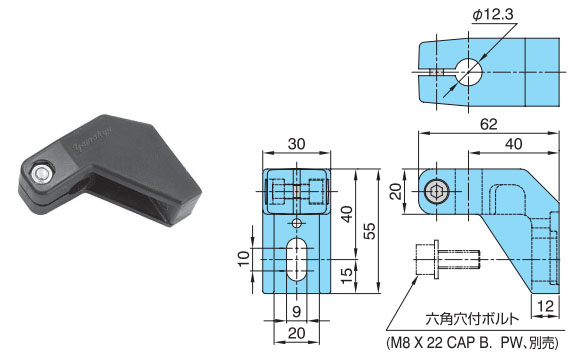

L型夹
交叉块 (CC)
请与T形夹或光电传感器夹配合使用，安装导轨或传感器。
单击放大
| 型号 | 材质 | Φ DP |
□A | 螺栓 紧固 扭矩 |
别针 容许 荷重 (保持力) |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺母、 垫圈 |
||||||||||

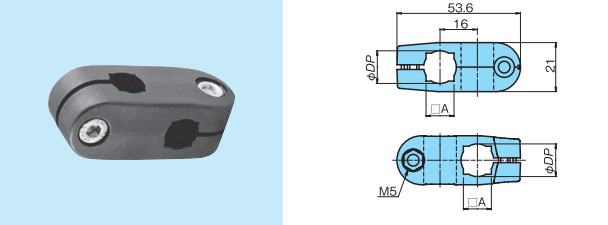

| TP-C13S00114T-CC | POLIA SETAL |
不锈钢 | Φ10 | 8 | 2.94N･m | 49.0N | MB340-68373-CC | DXF | 请咨询 | 请咨询 | |
| TP-C13S00115T-CC | Φ12 | 10 | MB340-68385-CC | DXF | 请咨询 | 请咨询 | |||||
| TP-C13S00116T-CC | Φ14 | 12 | MB340-67375-CC | DXF | 请咨询 | 请咨询 | |||||
注释
1.MB等价品的型号比较请务必参照上表。
单击放大

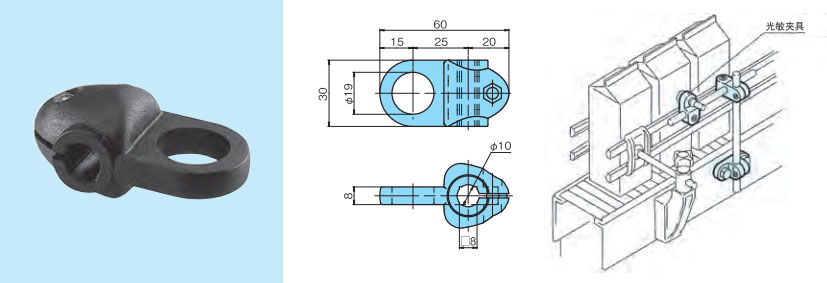

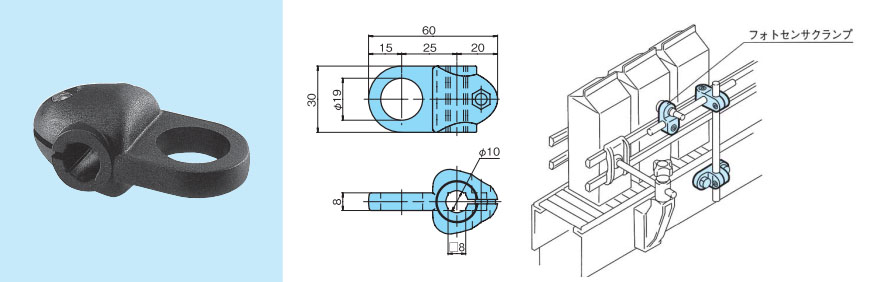

光电传感器渐变 (FSC)
请与十字块或T形夹一起用于安装传感器。
单击放大
| 型号 | 材质 | 螺栓 紧固 扭矩 |
别针 容许 荷重 (保持力) |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺母、 垫圈 |
||||||||
| TP-C13153T-FSC | 强化聚酰胺 | 不锈钢 | 2.94N･m | 49.0N | MB341-68383-FSC | DXF | 请咨询 | 请咨询 | |

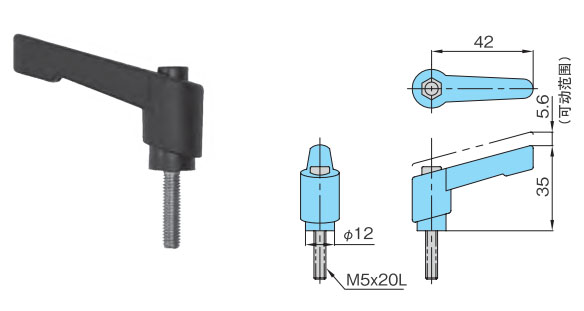

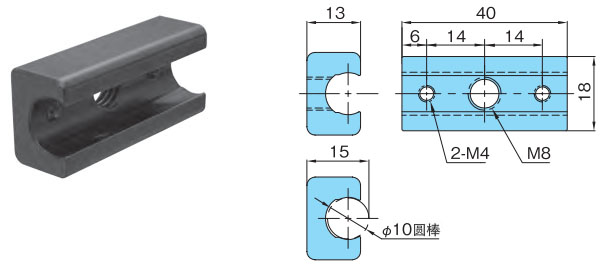

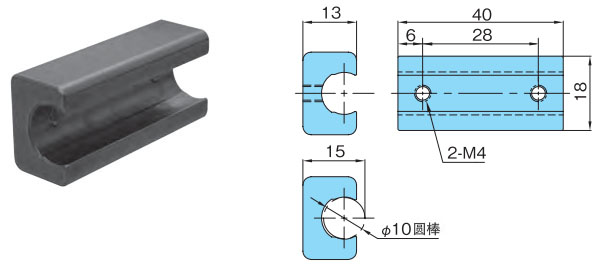

夹持器
单击放大
导轨夹具
单击放大
单击放大
