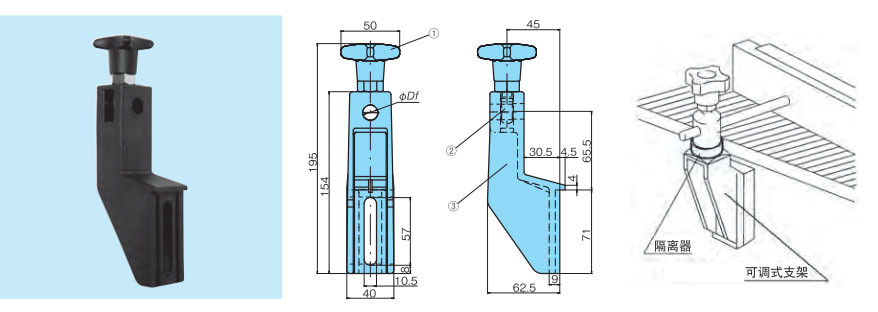

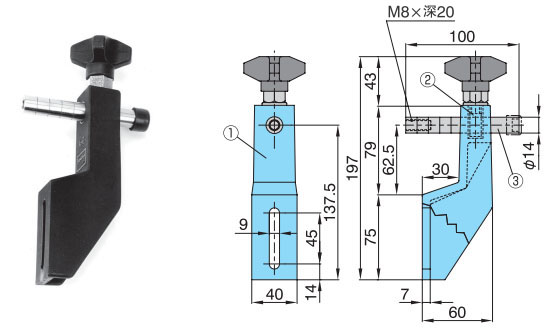

可调整支架 (GRB)
请配合夹具固定导轨。
单击放大
| 型号 | 材质 | Df | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|---|
| 1.旋钮 | 2.眼螺栓 | 3.托架 | |||||||
| TP-C13696T-GRB | 聚酰胺内藏黄铜制 镀镍螺母 (外观颜色:黑色) |
不锈钢 | 强化聚酰胺 (外观颜色:黑色) |
12 | MB107-68200N-GRB MB107-6820-GRB |
DXF | 请咨询 | 请咨询 | |
| TP-C13697T-GRB | 14 | MB107-67821N-GRB MB107-67821-GRB |
DXF | 请咨询 | 请咨询 | ||||
注释
1.使用的插针请参照夹紧插针、托架插针的项目。
2.可以将TP-C13250T-TS、TP-C13255-TS (托盘支撑器) 安装到本机背面的凹槽中。
单击放大
| 型号 | 材质 | Df | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.可调整头 (可360°旋转) |
2.旋钮 | 3.螺母 | 4.托架 | |||||||

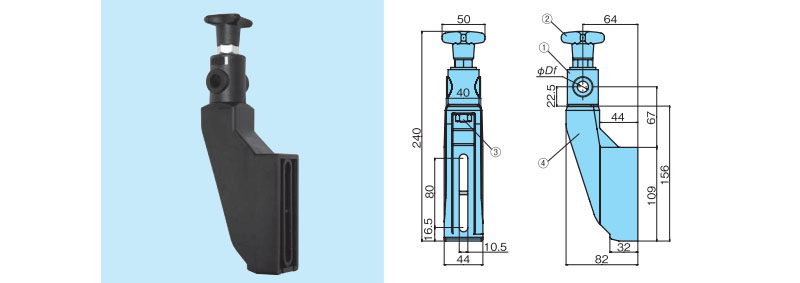

| TP-C13054T-GRB | 强化聚酰胺 | 不锈钢 | 不锈钢 | 强化聚酰胺 | 12 | MB637-648372-GRB MB257-64591-GRB |
DXF | 请咨询 | 请咨询 | |
| TP-C13055T-GRB | 14 | MB637-648382-GRB MB257-64601-GRB |
DXF | 请咨询 | 请咨询 | |||||
注释
1.使用的插针请参照夹紧插针、托架插针的项目。
2.可以将TP-C13250T-TS、TP-C13255-TS (托盘支撑器) 安装到本机背面的凹槽中。
导向支架
单击放大

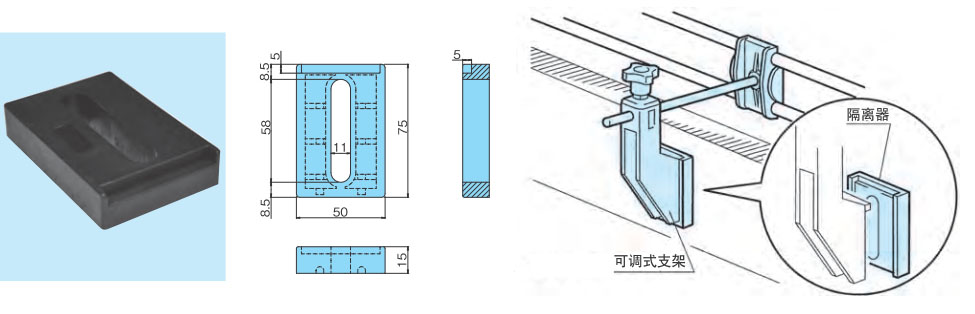

间隔 (SP)
可调整支架的高度和宽度。
单击放大
| 型号 | 材质 | 适用可调整 支架 |
MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|
| TP-C13400T-SP | 强化聚酰胺 | TP-C13696T-GRB TP-C13697T-GRB |
MB61-50870N-SP MB61-5087-SP |
DXF | 请咨询 | 请咨询 |
注释
1.背面有TP-C13250T-TS、TP-C13255-TS (托盘支撑器) 的安装槽。
单击放大
| 型号 | 材质 | 适用可调整 支架 |
MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|

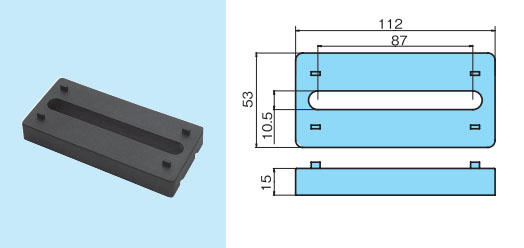

| TP-C13019T-SP | 强化聚酰胺 | TP-C13054T-GRB TP-C13055T-GRB |
MB142-6587-SP | DXF | 请咨询 | 请咨询 |
注释
1.背面有TP-C13250T-TS、TP-C13255-TS (托盘支撑器) 的安装槽。也可以重叠多个。

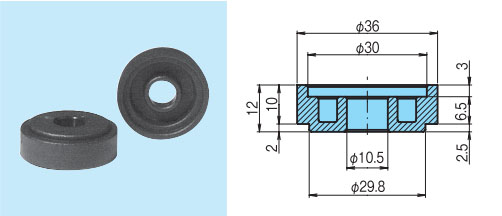

单击放大
| 型号 | 材质 | 适用可调整 支架 |
MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|
| TP-C13752T-SP | 强化聚酰胺 | TP-C13054T-GRB TP-C13055T-GRB |
MB227-61931-SP | DXF | 请咨询 | 请咨询 |

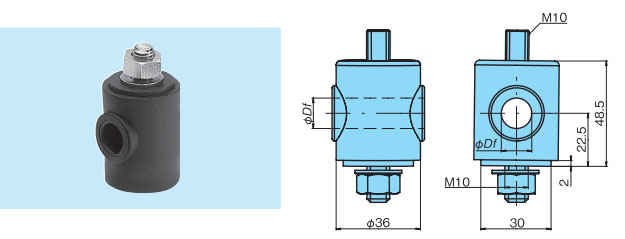

可调头 (SH)
请配合夹具固定导轨。
单击放大
| 型号 | 材质 | Df | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|
| 磁头 | 除磁头外 | |||||||

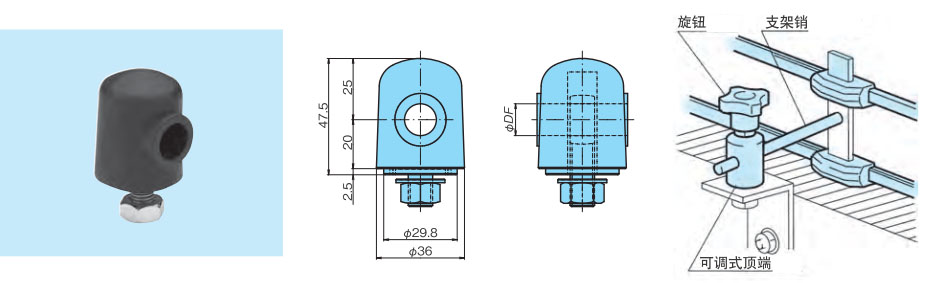

| TP-C13028T-SH | 强化聚酰胺 | 不锈钢 | 12 | MB255-6967-SH | DXF | 请咨询 | 请咨询 | |
| TP-C13029T-SH | 14 | MB255-6968-SH | DXF | 请咨询 | 请咨询 | |||
单击放大
| 型号 | 材质 | Df | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|
| 磁头 | 除磁头外 | |||||||
| TP-C13037T-SH | 强化聚酰胺 | 不锈钢 | 12 | MB256-64561-SH | DXF | 请咨询 | 请咨询 | |
| TP-C13038T-SH | 14 | MB256-64571-SH | DXF | 请咨询 | 请咨询 | |||
注释
1.与TP-C13355T-HD旋钮配套使用。

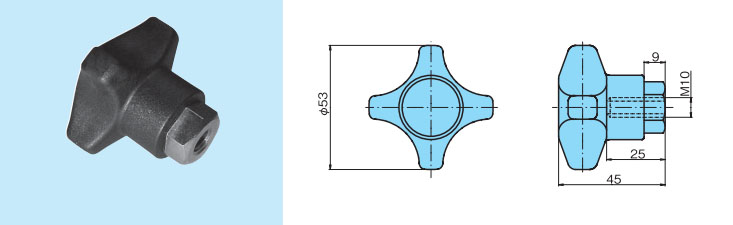

旋钮 (HD)
单击放大
| 型号 | 材质 | 适用可调整 支架 |
MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|
| 旋钮部分 | 螺丝部 | |||||||
| TP-C13355T-HD | 强化聚酰胺 | 黄铜+镀镍 | TP-C13037T-SH TP-C13038T-SH |
MB183-54921-HD | DXF | 请咨询 | 请咨询 | |

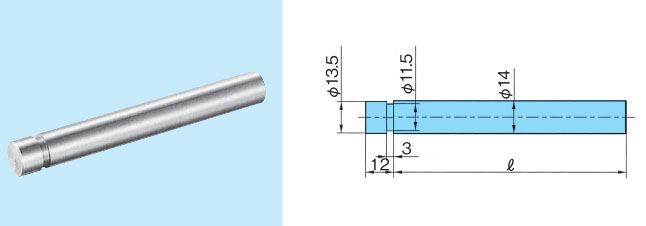

导针 (GP)
这是 TP-C13006NVT-GRC（导轨夹）的专用引脚。
单击放大
| 型号 | 材质 | ℓ | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|---|---|---|---|---|---|---|---|
| TP-C14-100T-GP | 不锈钢 | 100 | MB14-100-GP | DXF | 请咨询 | 请咨询 | |
| TP-C14-200T-GP | 200 | MB14-200-GP | DXF | 请咨询 | 请咨询 |

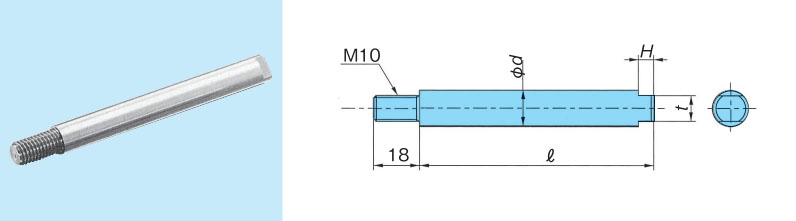

夹销 (CP)
固定端为外螺纹。请与导轨夹和可调支架配合使用。
单击放大
| 型号 | 材质 | 尺寸 | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| d | ℓ | H | t | |||||||
| TP-C12-100T-CP | 不锈钢 | 12 | 100 | 5 | 8 | MB12-100-CP | DXF | 请咨询 | 请咨询 | |
| TP-C12-200T-CP | 12 | 200 | 5 | 8 | MB12-200-CP | DXF | 请咨询 | 请咨询 | ||
| TP-C14-100T-CP | 14 | 100 | 6 | 10 | MB14-100-CP | DXF | 请咨询 | 请咨询 | ||
| TP-C14-200T-CP | 14 | 200 | 6 | 10 | MB14-200-CP | DXF | 请咨询 | 请咨询 | ||
| TP-C16-100T-CP | 16 | 100 | 8 | 13 | MB16-100-CP | DXF | 请咨询 | 请咨询 | ||
| TP-C16-200T-CP | 16 | 200 | 8 | 13 | MB16-200-CP | DXF | 请咨询 | 请咨询 | ||
定位销 (BP)
固定端为内螺纹。请与导轨夹和可调支架配合使用。
单击放大
| 型号 | 材质 | 尺寸 | MB等价品 | DXF 图形 数据 |
价格 | 交货期 | PDF 外形图 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | ℓ | H | t | Q | S | K | |||||||

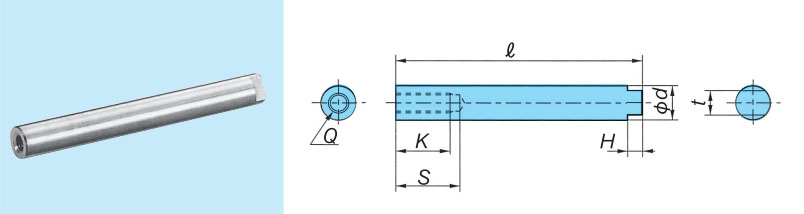

| TP-C12-100T-BP | 不锈钢 | 12 | 100 | 5 | 8 | M6 | 24 | 20 | MB12-100-BP | DXF | 请咨询 | 请咨询 | |
| TP-C12-200T-BP | 12 | 200 | 5 | 8 | M6 | 24 | 20 | MB12-200-BP | DXF | 请咨询 | 请咨询 | ||
| TP-C14-100T-BP | 14 | 100 | 6 | 10 | M8 | 26 | 22 | MB14-100-BP | DXF | 请咨询 | 请咨询 | ||
| TP-C14-200T-BP | 14 | 200 | 6 | 10 | M8 | 26 | 22 | MB14-200-BP | DXF | 请咨询 | 请咨询 | ||
| TP-C16-100T-BP | 16 | 100 | 8 | 13 | M10 | 30 | 27 | MB16-100-BP | DXF | 请咨询 | 请咨询 | ||
| TP-C16-200T-BP | 16 | 200 | 8 | 13 | M10 | 30 | 27 | MB16-200-BP | DXF | 请咨询 | 请咨询 | ||
