车架支撑部件主要规格
产品目录、使用说明书

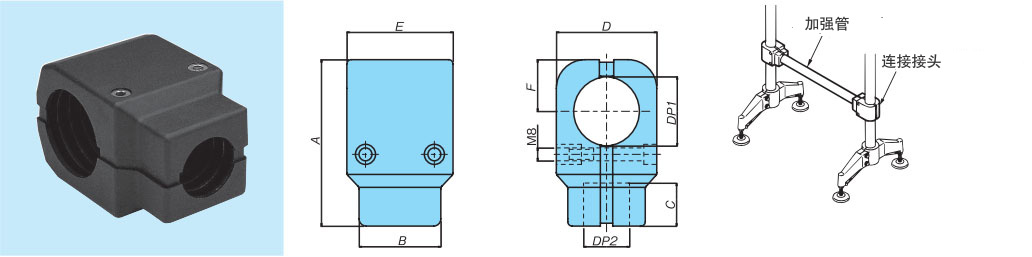

コネクティングジョイント (CJ)
２本のコンベヤの脚を連結することでコンベヤを安定させます。
单击放大
| 型号 | 材质 | 使用管道外径 mm (公称直径) |
DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
||
|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓 | 套筒 | ||||||
| TP-C14733T-CJ | 强化聚酰胺 | 不锈钢 (SUS304) | 黄铜 | 48.6 & 42.7 (1½ & 1¼) |
DXF | 请咨询 | 请咨询 | |
| TP-C14746T-CJ | 强化聚酰胺 | 不锈钢 (SUS304) | 黄铜 | 60.5 & 42.7 (2 & 1¼) |
DXF | 请咨询 | 请咨询 | |
| 型号 | DP1 | DP2 | A | B | C | D | E | F | MB等价品 |
|---|---|---|---|---|---|---|---|---|---|
| TP-C14733T-CJ | 48.6 | 42.7 | 122 | 62 | 40 | 78 | 78 | 39 | MB137-66813-CJ |
| TP-C14746T-CJ | 60.5 | 42.7 | 130 | 65 | 41 | 82 | 82 | 42.5 | MB137-6502-CJ |
