车架支撑部件主要规格
产品目录、使用说明书
| ※ | 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。 |
| ※ | 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。 【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032 |

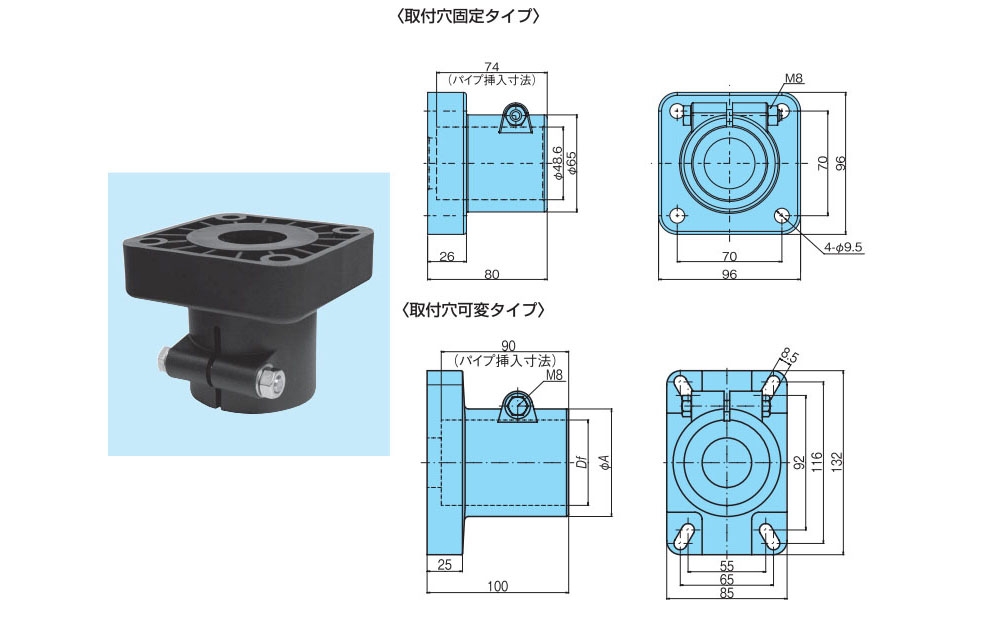

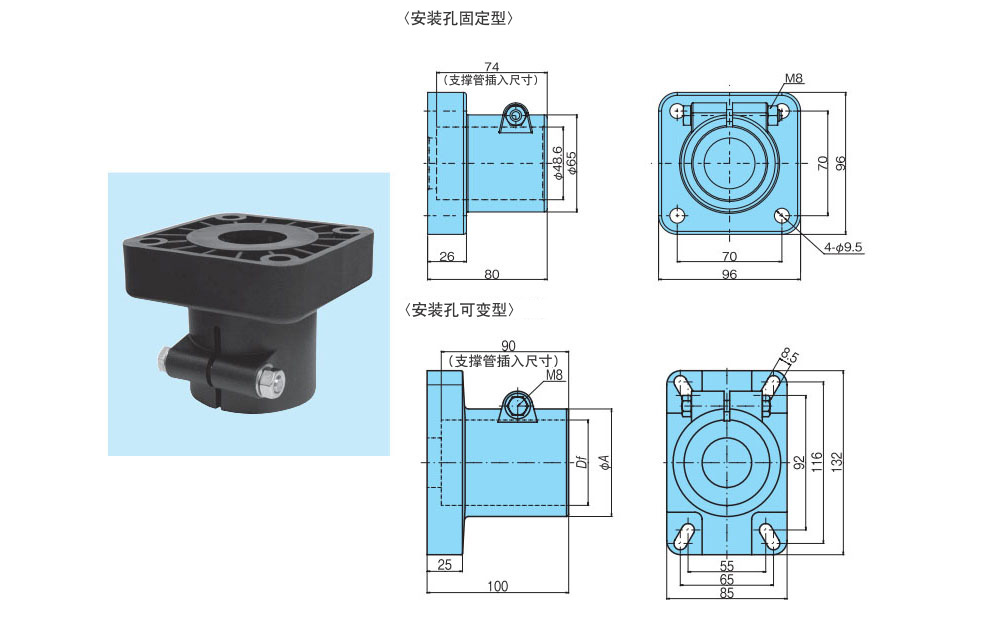

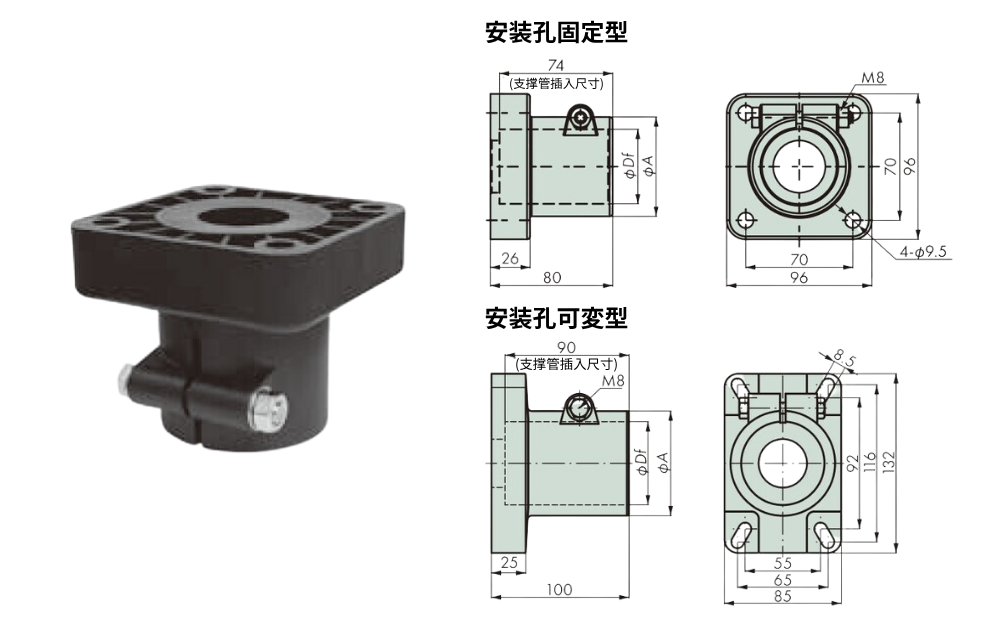

支承头
用于将管道固定在框架上。支持头内部的布线也是可能的。
单击放大
| 型号 | 材质 | 颜色 | 使用管道外径 mm (公称直径) |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母、 垫圈 |
||||||||
| TP-C14050T-BH | 强化聚酰胺 | 不锈钢 (SUS304) |
黑色 | 48.6 (1½) | MB198-59161-BH | DXF | 请咨询 | 请咨询 | |
| 型号 | 材质 | 颜色 | 使用管道外径 mm (公称直径) Df |
外径 ΦA |
MB等价品 | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、 螺母、 垫圈 |
|||||||||
| TP-C14741T-BH | 强化聚酰胺 | 不锈钢 (SUS304) |
黑色 | 48.6 (1½) | 65 | MB280-63503-BH | DXF | 请咨询 | 请咨询 | |
| TP-C14739T-BH | 强化聚酰胺 | 不锈钢 (SUS304) |
黑色 | 60.5 (2) | 76 | MB280-66781-BH | DXF | 请咨询 | 请咨询 | |
单击放大
| 型号 | 材质 | Df | DXF 图形 数据 |
标准价格 | 交货期 | PDF 外形图 |
3DCAD | |
|---|---|---|---|---|---|---|---|---|
| 主体 | 螺栓、螺母 | |||||||
| TP-CPSH48 | 强化聚酰胺 | 不锈钢 | 48.6 | DXF | 请咨询 | 请咨询 | 3DCAD | |
| TP-CPSH60 | 强化聚酰胺 | 不锈钢 | 60.5 | DXF | 请咨询 | 请咨询 | ||
