顶板链配件的主要规格

WT1300/WT1500/1510シリーズ専用ノーズバー摺動タイプ：WT-NB


单击放大
PDF 外形图

请参照下表

DXF图形数据

请参照下表
(点击此处查看DXF数据一览表)

3DCAD数据

CADENASWEB2CAD站点

※ 3D CAD 数据将通过 CADENAS Web2CAD Co., Ltd. 的 CAD图纸库网站“PARTcommunity”的链接提供。
※ 有关3DCAD数据和PARTcommunity的咨询，请联系Cadnas Web to Cad。
【CadnasWeb-to-Cad株式会社】 TEL:(03)5961‐5031 FAX:(03)5961‐5032

产品目录、使用说明书

适用链条

WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K

主要规格

型号 材质等级 标准价格 交货期 DXF图形数据
PDF轮廓图
WT-NB76-10-301 10-301 请咨询 请咨询 DXF PDF
WT-NB76-10-100M9 10-100M9 请咨询 请咨询 PDF
WT-NB76-CNO SJ-CNO 请咨询 请咨询 PDF
WT-NB151-10-301 10-301 请咨询 请咨询 DXF PDF
WT-NB151-10-100M9 10-100M9 请咨询 请咨询 PDF
WT-NB151-CNO SJ-CNO 请咨询 请咨询 PDF
WT-NB302-10-301 10-301 请咨询 请咨询 DXF PDF
WT-NB302-10-100M9 10-100M9 请咨询 请咨询 PDF
WT-NB302-CNO SJ-CNO 请咨询 请咨询 PDF
WT-NB151TOL-10-301 10-301 请咨询 请咨询 DXF PDF
WT-NB151TOL-10-100M9 10-100M9 请咨询 请咨询 PDF
WT-NB151TOL-CNO SJ-CNO 请咨询 请咨询 PDF
WT-NB151TOR-10-301 10-301 请咨询 请咨询 DXF PDF
WT-NB151TOR-10-100M9 10-100M9 请咨询 请咨询 PDF
WT-NB151TOR-CNO SJ-CNO 请咨询 请咨询 PDF
WT-NB50-10-301 10-301 请咨询 请咨询 DXF PDF
WT-NB50-10-100M9 10-100M9 请咨询 请咨询 PDF
WT-NB50-CNO SJ-CNO 请咨询 请咨询 PDF
WT-NB99-10-301 10-301 请咨询 请咨询 DXF PDF
WT-NB99-10-100M9 10-100M9 请咨询 请咨询 PDF
WT-NB99-CNO SJ-CNO 请咨询 请咨询 PDF

注記
　1.使用温度範囲 10-301・10-100M9：-20°C～60°C、SJ-CNO(特殊ポリアミド)：-20°C～80°C
　2.許容速度 10-301：潤滑有50m/min以下、潤滑なし30m/min以下、10-100M9：潤滑なし30m/min以下、SJ-CNO(特殊ポリアミド)：50m/min以下
　3.SJ-CNO(特殊ポリアミド)はドライ雰囲気専用です。
　4.食品衛生法（厚生省告示第370号）について、特殊ポリアミド（SJ-CNO）は食品衛生法に適合していません。
　5.取付けの際は低頭ボルト、平ワッシャ、スプリングワッシャを組込み、ねじ部にはゆるみ止めを塗布してください。
　6.WT1306-W形はWT-NB50-10-301,WT-NB50-10-100M9,WT-NB50-CNO,WT-NB99-10-301,WT-NB99-10-100M9,WT-NB99-CNOのみ使用可能です。

关于材质
材质等级 材质 外观颜色 用途
10-301 超高分子量聚乙烯 绿色 最适合水、滑块液润滑运行时使用。
10-100M9 超高分子量聚乙烯 (含油品) 白色 最适合低负荷、低速度的干燥运行时使用。
SJ-CNO 特殊聚酰胺 紫色 最适合高负荷、高速度的干燥运行时使用。

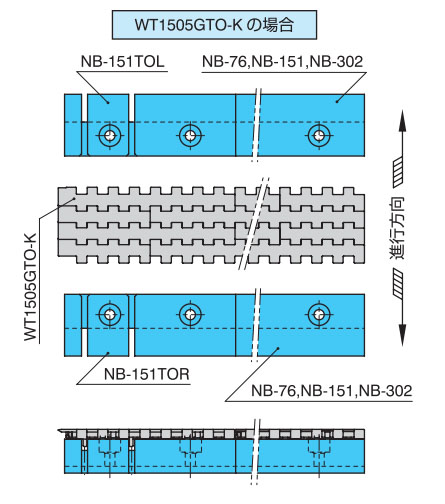

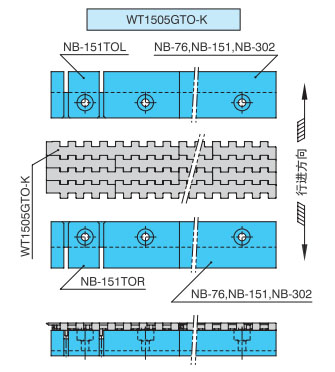

部署示例


单击放大
