顶板链配件的主要规格

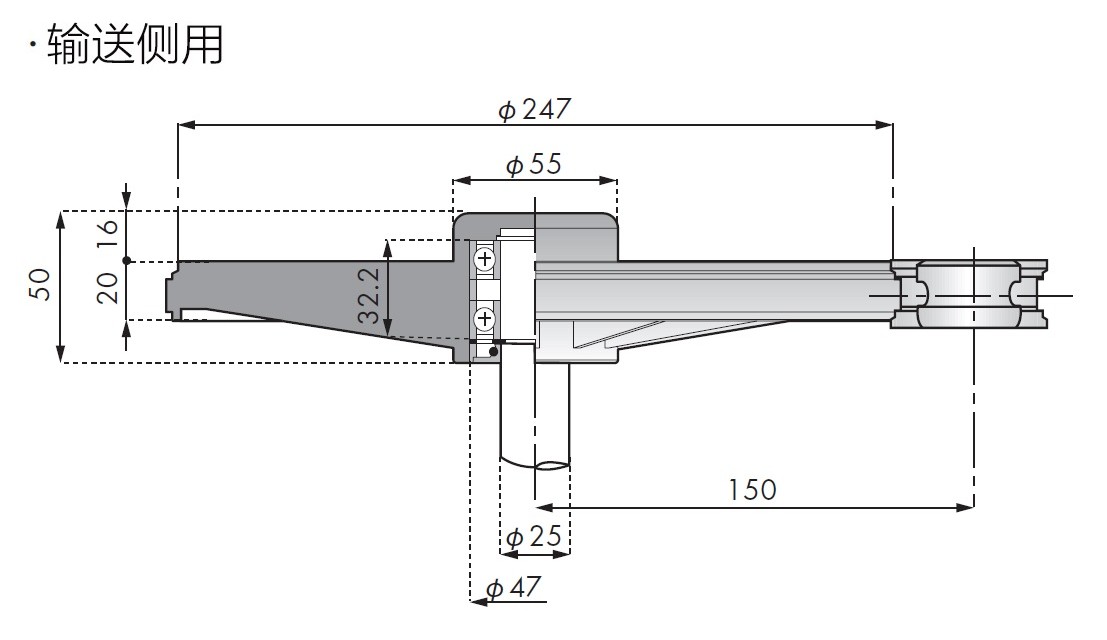

TPUN-LH専用コーナディスク：TP-C12723T-CD


[点击放大]
※仅供参考。
PDF 外形图

TP-C12723T-CD

DXF图形数据

请参照下表
(点击此处查看DXF数据一览表)

产品目录、使用说明书

适用链条

TPUN535-LH, TPUN550-LH

主要规格

应用 运输侧 回程用
型号 TP-C12723T-CD TP-C12725T-CD
材质 强化聚酰胺
外观颜色 黑色
轴承材质 钢
链条横向弯曲半径mm R150
DXF图形数据 DXF DXF
標準価格 请咨询 请咨询
交货期 请咨询 请咨询

备注
1.搬运侧用和返回侧用仅在是否贯通轴上有所不同。
2.轴承、密封圈等与圆盘本体分开发货。
