电缆拖链塑料系列特殊规格
旋转规格
- 它可用于将电缆和软管连接到机器人等设备的旋转部件上。旋转规格塑料电缆拖链的结构与标准产品略有不同，但外形尺寸与标准产品相同。
请联系我们了解招聘事宜。 - 适用品种-TKP型、TKC型、TK型※也可使用TKUA型。讨论时请咨询本公司。
单击放大
■主体连接
标准部件经过改造，可以弯曲。
■固定支架
在标准零件的活动端或固定端进行额外的加工，使其弯曲。
但是，根据安装布局和格式的不同，标准部件可能可以直接使用。

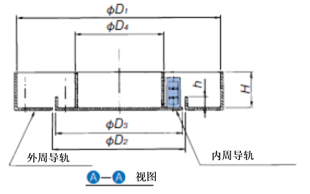

规格一览・尺寸
| 反R R1mm |
外圆鼓径D1 mm |
D2 mm |
D3 mm |
外周壁高H mm |
导向高度h mm |
最大移动速度 m/min |
|
|---|---|---|---|---|---|---|---|
| TKP35H22特殊形 | D4/2+25 | D4+4R+100 | D4+106 | D4+100 | W+25 | 20 | 30 |
| TKP45H25特殊形 | D4/2+30 | D4+4R+120 | D4+126 | D4+120 | W+40 | 30 | 30 |
| TKP58H39特殊形 | D4/2+35 | D4+4R+140 | D4+146 | D4+140 | W+50 | 50 | 30 |
| TKP68H46特殊形 | D4/2+40 | D4+4R+160 | D4+166 | D4+160 | W+55 | 50 | 30 |
| TKP62H34特殊形 | D4/2+40 | D4+4R+160 | D4+166 | D4+160 | W+55 | 50 | 30 |
| TKP90H50特殊形 | D4/2+50 | D4+4R+200 | D4+206 | D4+200 | W+60 | 50 | 30 |
| TKP125H74特殊形 | D4/2+65 | D4+4R+260 | D4+266 | D4+260 | W+70 | 50 | 30 |
| 反R R1mm |
内圆筒直径D4 mm |
D2 mm |
D3 mm |
外周壁高H mm |
导向高度h mm |
最大移动速度 m/min |
|
|---|---|---|---|---|---|---|---|
| TKP35H22特殊形 | D1/2－2R－25 | D1－4R－100 | D1－4R+6 | D1－4R | W+25 | 20 | 30 |
| TKP45H25特殊形 | D1/2－2R－30 | D1－4R－120 | D1－4R+6 | D1－4R | W+40 | 30 | 30 |
| TKP58H39特殊形 | D1/2－2R－35 | D1－4R－140 | D1－4R+6 | D1－4R | W+50 | 50 | 30 |
| TKP68H46特殊形 | D1/2－2R－40 | D1－4R－160 | D1－4R+6 | D1－4R | W+55 | 50 | 30 |
| TKP62H34特殊形 | D1/2－2R－40 | D1－4R－160 | D1－4R+6 | D1－4R | W+55 | 50 | 30 |
| TKP90H50特殊形 | D1/2－2R－50 | D1－4R－200 | D1－4R+6 | D1－4R | W+60 | 50 | 30 |
| TKP125H74特殊形 | D1/2－2R－65 | D1－4R－260 | D1－4R+6 | D1－4R | W+70 | 50 | 30 |
| 反R R1mm |
外圆鼓径D1 mm |
D2 mm |
D3 mm |
D4 mm |
外周壁高H mm |
导向高度h mm |
最大移动速度 m/min |
|
|---|---|---|---|---|---|---|---|---|
| TKC34H25W130R70 特殊型 | 170 | 690 | 400 | 394 | 290 | 160 | 40 | 40 |
| 140 | 630 | 340 | 334 | 230 | 160 | 40 | 40 | |
| 205 | 750 | 470 | 464 | 350 | 160 | 40 | 40 |

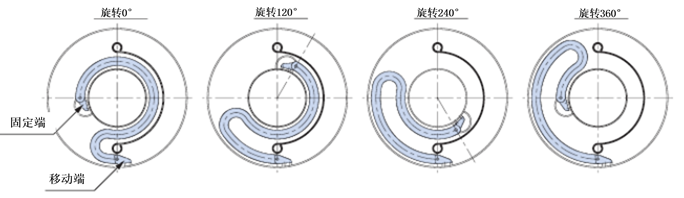

内回旋轨迹
单击放大

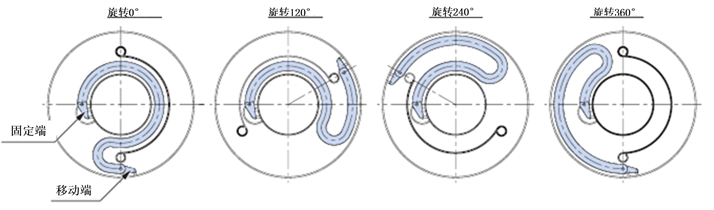

外旋轨迹
单击放大
