电缆拖链钢制系列 TKV 型主要规格
TKV(TKV130)

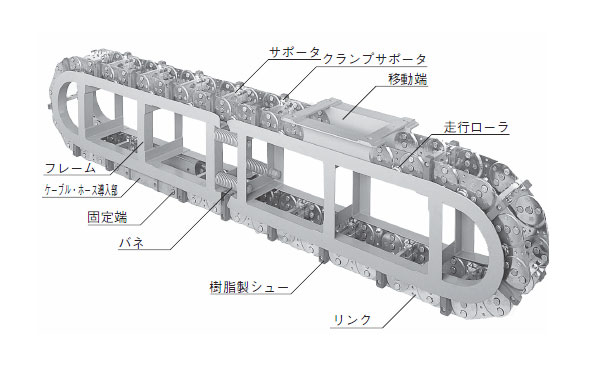

结构
单击放大
产品目录、使用说明书
基本规格
可高速、高频次使用。
| 链节距mm | 130 |
|---|---|
| 最大移动行程米 | 30 |
| 电缆软管最大外径mm | 60 |
| 电缆软管最大质量kg/m | 50 |
| 最大移动速度m/min | 150 |
| 工作温度范围 | -10ﾟC～80ﾟC |
| 本体材质 | 钢 |
| 支架材质 | 铝 |
备注
1.本商品的选定、订购需要与本公司协商。请咨询本公司。
2、TKV型除了TKV130外，还有轻量型 (TKV095) 。

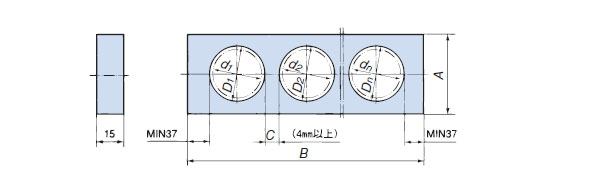

支撑尺寸
单击放大
| 电缆软管 最大外径 d |
支撑架高度 A |
|---|---|
| Φ46 | 65 |
| Φ55 | 75 |
| Φ60 | 90 |
| 弯曲半径R | 支架宽度B | |||||
|---|---|---|---|---|---|---|
| 150 | 200 | 250 | 300 | 350 | 400 | |
| 200 | ○ | ○ | ○ | ○ | ○ | ○ |
| 250 | - | ○ | ○ | ○ | ○ | ○ |
| 300 | - | - | ○ | ○ | ○ | ○ |
| 400 | - | - | - | ○ | ○ | ○ |
备注
1.B尺寸400以上也可制作，敬请咨询。
2.护具的宽高依订购尺寸制作。

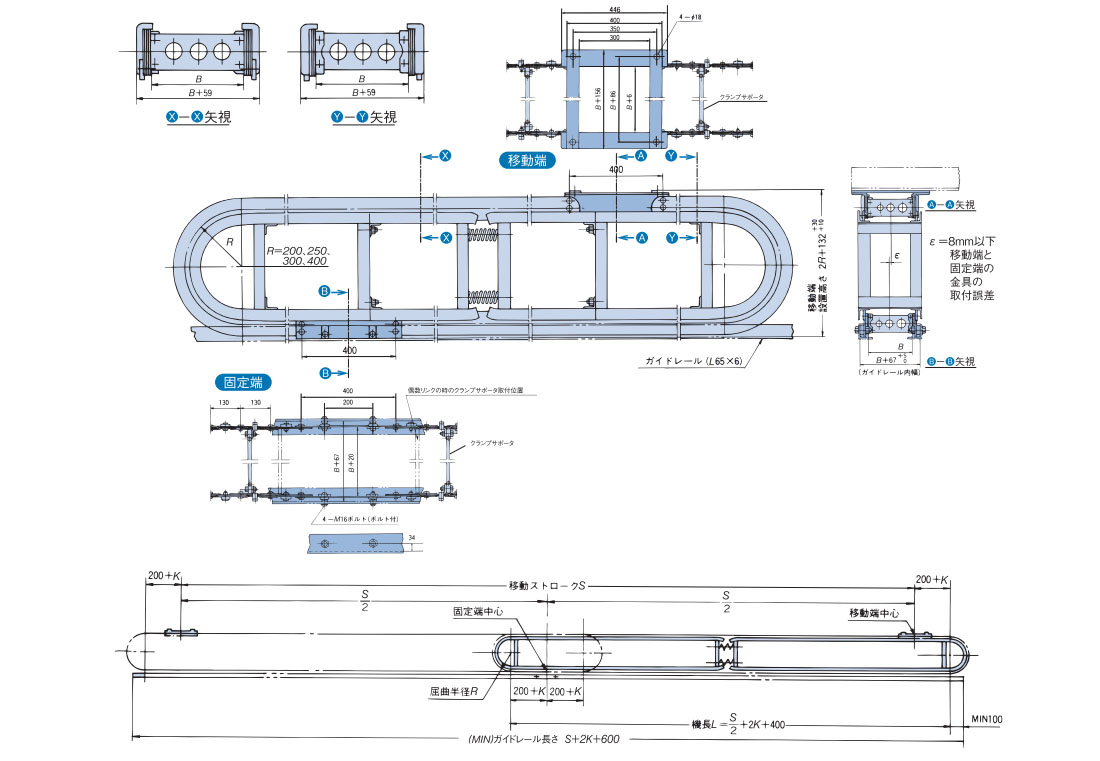

尺寸图
单击放大
注
*我们的生产范围：框架、连接件、支撑件（连接板）
-标准油漆颜色为蒙塞尔符号 2.5B6/2。
- 活动端和固定端的支撑件都起到夹紧支撑的作用，用于夹紧电缆和软管，因此请告知我们实际的外径。
*客户安装范围：导轨、移动端连接件、接线盒
