电缆拖链​钢系列 TKI 型主要规格

TKI

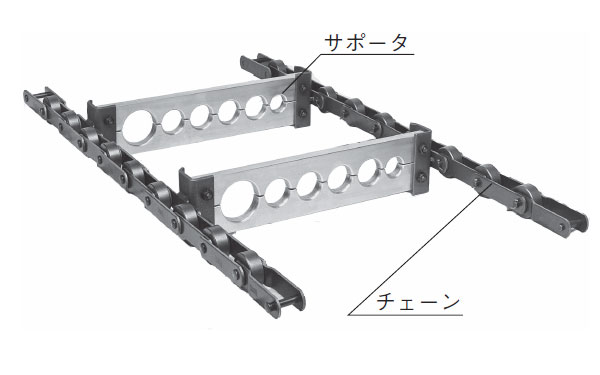

结构


单击放大
PDF 外形图

请咨询

DXF图形数据

敬请垂询
(点击此处查看DXF数据一览表)

产品目录、使用说明书

基本规格

适用于高频长行程应用。

最大移动行程米 100
电缆软管最大外径mm 80
电缆软管最大质量kg/m 100
最大移动速度m/min 120
工作温度范围 -10ﾟC～150ﾟC
本体材质 钢
支架材质 铝

备注
1.本商品的选定、订购需要与本公司协商。请咨询本公司。

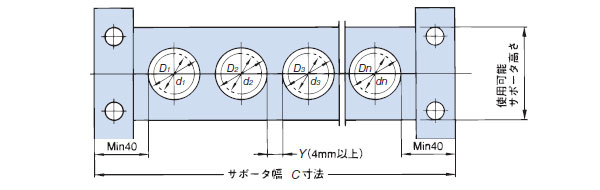

支撑尺寸


单击放大

标准支架高度与电缆软管外径的关系单位:mm
支架高度 支承孔最大直径 电缆软管
最大外径
65 50 46
75 60 55
90 66 60
110 88 80
标准支撑宽度 (C) 与弯曲半径(R) 的关系 单位：mm
弯曲半径R 支撑架高度
使用范围		 标准支架宽度
(50mm间隔) C
175 65～110 100～500
200 100～600
250 150～700
300 150～900
350 200～1000
400 200～1200
500 250～1500

尺寸图


单击放大

备注
・标准涂装色为Mansel记号2.5B6/2。
・移动端、固定端两侧的支撑架作为夹紧支撑架将电缆、软管夹紧，请告知实际外径。
※客户施工范围: (1) 导轨 (2) 链接板 (3) 移动端连接金属配件 (4) 端子盒

单位:mm
弯曲半径R 滚筒直径D A B E F (G) I (J) (K)
175 350 1800 2000 620 420 MAX
410		 390 MAX
500		 MAX
40
200 400
250 500
300 600
350 700
400 800 2000 2500 820 620 MAX
610		 440 MAX
600		 MAX
60
500 1000
