FLATVEYOR主要规格

■通过加入支撑部件，它可以比扁平电缆使用长行程。
■根据使用条件提供专用电缆和管道。

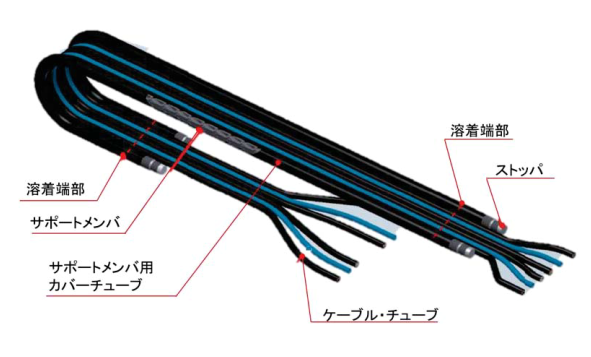

结构

单击放大

PDF 外形图

请咨询

DXF图形数据

敬请垂询
(点击此处查看DXF数据一览表)

产品目录、使用说明书

材质

支持成员		工程塑料
支撑构件管		PVC
止动器		PE

基本规格和能力

单击放大

最大移动行程^注）1		支撑构件弯曲半径R40 ･･･ 1600mm
		支撑构件弯曲半径R70 ･･･ 2200mm
		支撑构件弯曲半径R100 ･･･ 2800mm
		支撑构件弯曲半径R130 ･･･ 2800mm
最大移动速度		2m/sec
最大加速度		4G
工作温度范围		-10℃～80℃
最大缆管外径		16mm以下
最大宽度标准		150mm

注）1.当支撑材料的量为0.4 kg/m时。
2. 支撑构件的弯曲半径可能与安装FLATVEYOR时的弯曲半径不同。

选定

所有FLATVEYOR均按照制造商规格选用。请填写询价单，注明您的使用条件并发送给我们。
具体规格将由我们选定。

用于固定FLATVEYOR夹具的操作

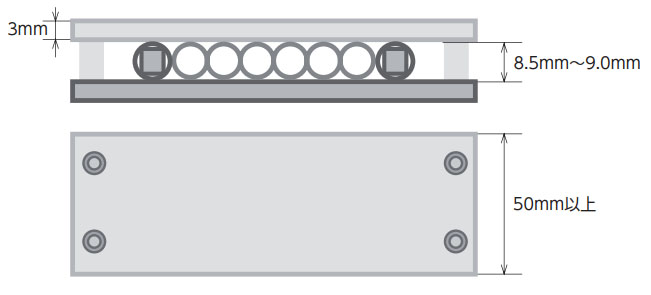

电缆外径小于或等于8.5mm时

夹具长度50mm以上，夹具板厚3mm以上，
夹具高度为8.5mm~9.0mm
请使用垫片等。
另外请用M6伏特拧紧4个地方。

单击放大

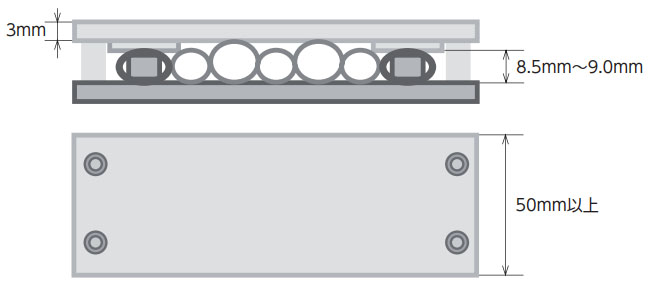

电缆外径大于8.5mm

夹具长度50mm以上，夹具板厚3mm以上，
支承梁管件的内高为8.5mm~9.0mm
请使用垫片等。
另外请用M6伏特拧紧4个地方。

单击放大

注意事项

如果支撑架管的高度小于或等于8.5mm，支撑架管可能会变形或损坏。

选项

连接器安装

请提供连接器制造商名称、连接器型号、端子型号、线束图纸。确认本公司是否可以对应，然后回答。
使用的零件可由本公司采购或提供。

未在目录中列出的电缆集成

我们也可以选用产品目录中未列出的线缆。请联系我们。
请注意，除FLATVEYOR制造过程中的缺陷外，所提供的电缆不在我们的保修范围内。

固定夹具

本公司可以制作。客户自行制作时，请参照上述推荐尺寸。

电缆·空气管道用管道

300V额定电缆

UL STYLE No.	2464
额定温度°C	80
额定电压V	300
工作温度范围°C	-10～80

导体	镀锡软铜绞线
绝缘体	特殊弹性体
屏蔽	镀锡软铜线编织
护套	耐油性PVC (黑色)

屏蔽有无	最小弯曲半径
无屏蔽	电缆外径的6倍以上
有屏蔽	电缆外径的8倍以上

导体			心径mm	对数	无屏蔽					有屏蔽					容许电流^注) A (30°C)
SQ mm²	AWG 尺寸	配置	心径mm	对数	No.	外径 mm	约质量 kg/km	约质量 kg/m	最小弯曲R 外径×6倍	No.	外径 mm	约质量 kg/km	约质量 kg/m	最小弯曲R 外径×8倍	容许电流^注) A (30°C)
0.1	28	49/0.05	0.74	1	S1	3.3	13	0.013	20	S32	3.8	21	0.021	31	2.4
				2	S2	4.4	20	0.020	27	S33	4.8	30	0.030	39	1.8
				3	S3	4.7	23	0.023	29	S34	5.1	34	0.034	41	1.6
				4	S4	5.0	27	0.027	30	S35	5.4	38	0.038	44	1.4
				5	S5	5.3	32	0.032	32	S36	5.7	43	0.043	46	1.3
				6	S6	5.6	36	0.036	34	S37	6.0	48	0.048	48	1.2
				7	S7	5.6	39	0.039	34	S38	6.0	50	0.050	48	1.2
				8	S8	6.0	43	0.043	36	S39	6.4	56	0.056	52	1.1
				10	S9	6.6	52	0.052	40	S40	7.0	66	0.066	56	1.0
0.2	25	102/0.05	0.93	1	S10	3.7	17	0.017	23	S41	4.2	25	0.025	34	3.8
				2	S11	5.0	27	0.027	30	S42	5.4	37	0.037	44	3.0
				3	S12	5.3	34	0.034	32	S43	5.7	45	0.045	46	2.6
				4	S13	5.7	39	0.039	35	S44	6.3	51	0.051	51	2.3
				5	S14	6.1	47	0.047	37	S45	6.5	60	0.060	52	2.1
				6	S15	6.6	54	0.054	40	S46	7.1	69	0.069	57	2.0
				7	S16	6.6	58	0.058	40	S47	7.1	73	0.073	57	1.9
				8	S17	7.1	65	0.065	43	S48	7.6	80	0.080	61	1.8
				10	S18	7.8	80	0.080	47	S49	8.2	97	0.097	66	1.7
0.3	23	108/0.06	1.09	1	S19	4.0	20	0.020	24	S50	4.4	28	0.028	36	5.2
				2	S20	5.5	36	0.036	33	S51	5.9	44	0.044	48	4.0
				3	S21	5.9	42	0.042	36	S52	6.4	54	0.054	52	3.5
				4	S22	6.3	51	0.051	38	S53	6.7	64	0.064	54	3.2
				5	S23	6.9	61	0.061	42	S54	7.3	76	0.076	59	2.9
				6	S24	7.4	72	0.072	45	S55	7.8	87	0.087	63	2.7
				7	S25	7.4	78	0.078	45	S56	7.8	94	0.094	63	2.5
				8	S26	8.0	88	0.088	48	S57	8.4	105	0.105	68	2.4
				10	S27	8.8	110	0.110	53	S58	9.2	130	0.130	74	2.3
0.5	21	177/0.06	1.36	1	S28	4.6	26	0.026	28	S59	5.0	37	0.037	30	7.7
				2	S29	6.4	51	0.051	39	S60	6.8	67	0.067	41	5.8
				3	S30	6.9	64	0.064	42	S61	7.3	82	0.082	44	4.9
				4	S31	7.5	75	0.075	45	S62	7.9	94	0.094	48	4.7

注)允许电流是参考值，而不是保证值。

剖视图 (示例)

无屏蔽

有屏蔽

绝缘体识别

对数	绝缘色
	第一类心线	第二类心线
	第一类心线	第二类心线
1	蓝色	白色
2	黄色	紫色
3	绿色	黑色
4	红色	灰烬
5	紫色	橙子

对数	绝缘色
	第一类心线	第二类心线
	第一类心线	第二类心线
6	蓝色	茶
7	黄色	黑色
8	绿色	灰烬
9	红色	橙子
10	紫色	白色

600V额定电缆

UL STYLE No.	2586
额定温度°C	105
额定电压V	600
工作温度范围°C	-10～105

导体	镀锡软铜绞线
绝缘体	特殊弹性体
屏蔽	镀锡软铜线编织
护套	耐油性PVC (黑色)

屏蔽有无	最小弯曲半径
无屏蔽	电缆外径的6倍以上
有屏蔽	电缆外径的8倍以上

导体			心径mm	芯线数	无屏蔽					有屏蔽					容许电流^注) A (30°C)
SQ mm²	AWG 尺寸	配置	心径mm	芯线数	No.	外径 mm	约质量 kg/km	约质量 kg/m	最小弯曲R 外径×6倍	No.	外径 mm	约质量 kg/km	约质量 kg/m	最小弯曲R 外径×8倍	容许电流^注) A (30°C)
0.5	21	100/0.08	1.52	2	P1	5.3	34	0.034	32	P35	5.7	45	0.045	46	9.2
				3	P2	5.5	41	0.041	33	P36	5.9	53	0.053	48	8.0
				4	P3	5.9	49	0.049	36	P37	6.3	61	0.061	51	7.2
				5	P4	6.3	58	0.058	38	P38	6.7	72	0.072	54	6.7
				6	P5	6.8	66	0.066	41	P39	7.2	83	0.083	58	6.2
				8	P6	8.0	90	0.090	48	P40	8.4	110	0.110	68	5.6
				10	P7	8.9	110	0.110	54	-					5.1
0.75	19	150/0.08	1.73	2	P8	5.7	41	0.041	35	P41	6.1	53	0.053	49	12.0
				3	P9	5.9	51	0.051	36	P42	6.3	62	0.062	51	10.5
				4	P10	6.4	63	0.063	39	P43	6.8	75	0.075	55	9.4
				6	P11	7.4	87	0.087	45	P44	7.8	105	0.105	63	8.1
				8	P12	8.8	120	0.120	53	P45	9.3	145	0.145	75	7.3
				10	P13	9.7	145	0.145	59	-					6.7
1.25	17	7/36/0.08	2.2	2	P14	6.6	58	0.058	40	P46	7.0	72	0.072	56	17.3
				3	P15	7.0	75	0.075	42	P47	7.4	89	0.089	60	15.1
				4	P16	7.5	92	0.092	45	P48	7.9	110	0.110	64	13.5
				6	P17	8.8	130	0.130	53	P49	9.3	155	0.155	75	11.7
2	15	7/57/0.08	2.6	2	P20	7.4	79	0.079	45	P51	7.8	94	0.094	63	23.6
				3	P21	7.8	105	0.105	47	P52	8.2	120	0.120	66	20.6
				4	P22	8.5	130	0.130	51	P53	9.0	155	0.155	72	18.4
				6	P23	10.0	185	0.185	60	-					15.9
3.5	12	7/64/0.1	3.4	2	P26	9.3	125	0.125	56	P56	9.8	155	0.155	79	35.5
3.5	12	7/64/0.1	3.4	3	P27	9.8	165	0.165	59	-					30.9

注)允许电流是参考值，而不是保证值。

剖视图 (示例)

无屏蔽

有屏蔽

绝缘体识别

心线编号	绝缘色
1	黑色
2	白色
3	红色
4	绿色
5	黄色
6	茶
7	蓝色
8	灰烬
9	橙子
10	紫色

空气管道

No.	规格			配置
No.	外径mm	内径mm	最高工作压力MPa	材质	颜色
T1	4.0	2.5	0.8 (20℃)	聚氨酯	黑色、黄色、蓝色、绿色、透明、白色
T2	6.0	4.0	0.8 (20℃)	聚氨酯	黑色、黄色、蓝色、绿色、透明、白色
T3	8.0	5.0	0.8 (20℃)	聚氨酯	黑色、黄色、蓝色、绿色、透明、白色
T4	10.0	6.5	0.8 (20℃)	聚氨酯	黑色、黄色、蓝色、绿色、透明、白色
