CLEANVEYOR主要规格

■最适合在洁净室内使用。
■提供配合使用条件的专用电缆及软管。

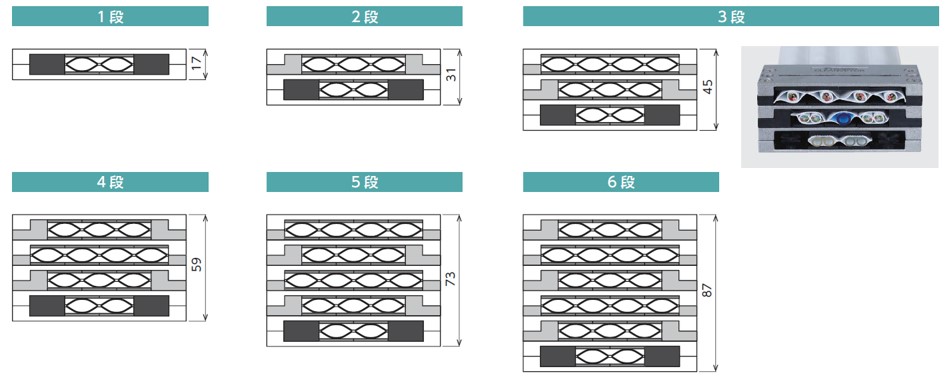

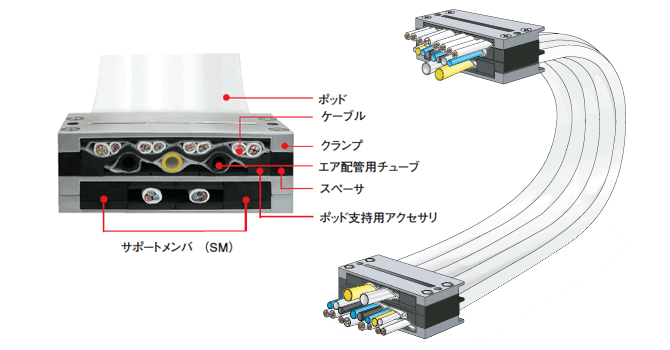

结构

单击放大

PDF 外形图

请咨询

DXF图形数据

敬请垂询
(点击此处查看DXF数据一览表)

产品目录、使用说明书

材质

注）交付时会附上一张超高分子量聚乙烯薄膜，用于粘贴到CLEANVEYOR的安装面上。
吊舱		氟树脂 (ePTFE)
电缆	导体	镀锡软铜丝或软铜丝
	绝缘体	氟树脂(FEP, ETFE, PFA) 或聚酯系热可塑性弹性体 (TPEE)
	粘结剂	氟树脂 (ePTFE)
	屏蔽	镀锡软铜丝
	护套	PVC LF (无铅)
支持成员		工程塑料
夹具		铝
隔板		工程塑料
吊舱支撑附件		PVC

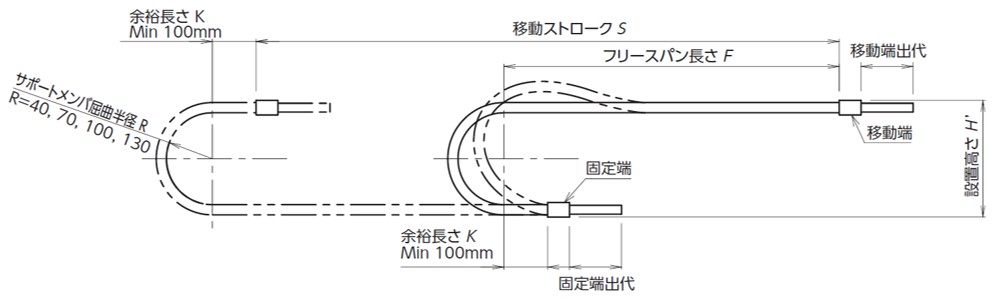

基本规格和能力

单击放大

最大移动行程^注）1		支撑构件弯曲半径R40 ･･･ 1600mm
		支撑构件弯曲半径R70 ･･･ 2200mm
		支撑构件弯曲半径R100 ･･･ 2800mm
		支撑构件弯曲半径R130 ･･･ 2800mm
最大移动速度		2m/sec
最大加速度		4G
工作温度范围		-10℃～80℃
最小、最大缆管外径		3～10mm

注）1.当支撑材料的量为0.4 kg/m时。
2. 支撑构件的弯曲半径可能与安装CLEANVEYOR时的弯曲半径不同。

选定

所有CLEANVEYOR产品均按照制造商规格选用。请填写询价单，注明您的使用条件并发送给我们。
具体规格将由我们选定。

吊舱

单击放大

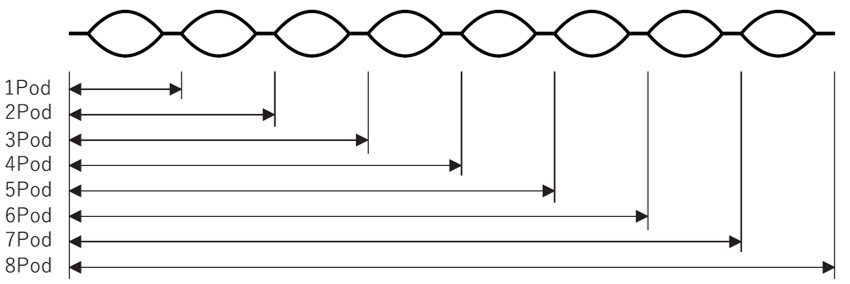

标准规格
吊舱数	Pod厚度^注) mm	吊舱宽度^注) mm	连结宽度^注) mm	整体宽度 mm
1Pod	1	19	2.3	23.6
2Pod				44.9
3Pod				66.2
4Pod				87.5
5Pod				108.8
6Pod				130.1
7Pod				151.4
8Pod				172.7


缆管外径	最大容量/Pod	存储图像
外径≤Φ4.0	3
Φ4.0<外径≤Φ6.3	2
Φ6.3<外径≤Φ10	1

夹具

单击放大

夹紧规格	A mm	B mm	C mm
用于2Pod	57.2	47.7	38.2
用于3Pod	76.3	66.8	57.3
用于4Pod	95.4	85.9	76.4
用于5Pod	114.5	105.0	95.5
用于6Pod	133.6	124.1	114.6
用于7Pod	152.7	143.2	133.7
用于8Pod	171.8	162.3	152.8

电缆·空气管道用管道

300V额定电缆

UL STYLE No.	2464
额定温度°C	80
额定电压V	300
工作温度范围°C	-10～80

导体	镀锡软铜绞线
绝缘体	特殊弹性体
屏蔽	镀锡软铜线编织
护套	耐油性PVC (黑色)

屏蔽有无	最小弯曲半径
无屏蔽	电缆外径的6倍以上
有屏蔽	电缆外径的8倍以上

导体			心径mm	对数	无屏蔽					有屏蔽					容许电流^注) A (30°C)
SQ mm²	AWG 尺寸	配置	心径mm	对数	No.	外径 mm	约质量 kg/km	约质量 kg/m	最小弯曲R 外径×6倍	No.	外径 mm	约质量 kg/km	约质量 kg/m	最小弯曲R 外径×8倍	容许电流^注) A (30°C)
0.1	28	49/0.05	0.74	1	S1	3.3	13	0.013	20	S32	3.8	21	0.021	31	2.4
				2	S2	4.4	20	0.020	27	S33	4.8	30	0.030	39	1.8
				3	S3	4.7	23	0.023	29	S34	5.1	34	0.034	41	1.6
				4	S4	5.0	27	0.027	30	S35	5.4	38	0.038	44	1.4
				5	S5	5.3	32	0.032	32	S36	5.7	43	0.043	46	1.3
				6	S6	5.6	36	0.036	34	S37	6.0	48	0.048	48	1.2
				7	S7	5.6	39	0.039	34	S38	6.0	50	0.050	48	1.2
				8	S8	6.0	43	0.043	36	S39	6.4	56	0.056	52	1.1
				10	S9	6.6	52	0.052	40	S40	7.0	66	0.066	56	1.0
0.2	25	102/0.05	0.93	1	S10	3.7	17	0.017	23	S41	4.2	25	0.025	34	3.8
				2	S11	5.0	27	0.027	30	S42	5.4	37	0.037	44	3.0
				3	S12	5.3	34	0.034	32	S43	5.7	45	0.045	46	2.6
				4	S13	5.7	39	0.039	35	S44	6.3	51	0.051	51	2.3
				5	S14	6.1	47	0.047	37	S45	6.5	60	0.060	52	2.1
				6	S15	6.6	54	0.054	40	S46	7.1	69	0.069	57	2.0
				7	S16	6.6	58	0.058	40	S47	7.1	73	0.073	57	1.9
				8	S17	7.1	65	0.065	43	S48	7.6	80	0.080	61	1.8
				10	S18	7.8	80	0.080	47	S49	8.2	97	0.097	66	1.7
0.3	23	108/0.06	1.09	1	S19	4.0	20	0.020	24	S50	4.4	28	0.028	36	5.2
				2	S20	5.5	36	0.036	33	S51	5.9	44	0.044	48	4.0
				3	S21	5.9	42	0.042	36	S52	6.4	54	0.054	52	3.5
				4	S22	6.3	51	0.051	38	S53	6.7	64	0.064	54	3.2
				5	S23	6.9	61	0.061	42	S54	7.3	76	0.076	59	2.9
				6	S24	7.4	72	0.072	45	S55	7.8	87	0.087	63	2.7
				7	S25	7.4	78	0.078	45	S56	7.8	94	0.094	63	2.5
				8	S26	8.0	88	0.088	48	S57	8.4	105	0.105	68	2.4
				10	S27	8.8	110	0.110	53	S58	9.2	130	0.130	74	2.3
0.5	21	177/0.06	1.36	1	S28	4.6	26	0.026	28	S59	5.0	37	0.037	30	7.7
				2	S29	6.4	51	0.051	39	S60	6.8	67	0.067	41	5.8
				3	S30	6.9	64	0.064	42	S61	7.3	82	0.082	44	4.9
				4	S31	7.5	75	0.075	45	S62	7.9	94	0.094	48	4.7

注)允许电流是参考值，而不是保证值。

剖视图 (示例)

无屏蔽

有屏蔽

绝缘体识别

对数	绝缘色
	第一类心线	第二类心线
	第一类心线	第二类心线
1	蓝色	白色
2	黄色	紫色
3	绿色	黑色
4	红色	灰烬
5	紫色	橙子

对数	绝缘色
	第一类心线	第二类心线
	第一类心线	第二类心线
6	蓝色	茶
7	黄色	黑色
8	绿色	灰烬
9	红色	橙子
10	紫色	白色

600V额定电缆

UL STYLE No.	2586
额定温度°C	105
额定电压V	600
工作温度范围°C	-10～105

导体	镀锡软铜绞线
绝缘体	特殊弹性体
屏蔽	镀锡软铜线编织
护套	耐油性PVC (黑色)

屏蔽有无	最小弯曲半径
无屏蔽	电缆外径的6倍以上
有屏蔽	电缆外径的8倍以上

导体			心径mm	芯线数	无屏蔽					有屏蔽					容许电流^注) A (30°C)
SQ mm²	AWG 尺寸	配置	心径mm	芯线数	No.	外径 mm	约质量 kg/km	约质量 kg/m	最小弯曲R 外径×6倍	No.	外径 mm	约质量 kg/km	约质量 kg/m	最小弯曲R 外径×8倍	容许电流^注) A (30°C)
0.5	21	100/0.08	1.52	2	P1	5.3	34	0.034	32	P35	5.7	45	0.045	46	9.2
				3	P2	5.5	41	0.041	33	P36	5.9	53	0.053	48	8.0
				4	P3	5.9	49	0.049	36	P37	6.3	61	0.061	51	7.2
				5	P4	6.3	58	0.058	38	P38	6.7	72	0.072	54	6.7
				6	P5	6.8	66	0.066	41	P39	7.2	83	0.083	58	6.2
				8	P6	8.0	90	0.090	48	P40	8.4	110	0.110	68	5.6
				10	P7	8.9	110	0.110	54	-					5.1
0.75	19	150/0.08	1.73	2	P8	5.7	41	0.041	35	P41	6.1	53	0.053	49	12.0
				3	P9	5.9	51	0.051	36	P42	6.3	62	0.062	51	10.5
				4	P10	6.4	63	0.063	39	P43	6.8	75	0.075	55	9.4
				6	P11	7.4	87	0.087	45	P44	7.8	105	0.105	63	8.1
				8	P12	8.8	120	0.120	53	P45	9.3	145	0.145	75	7.3
				10	P13	9.7	145	0.145	59	-					6.7
1.25	17	7/36/0.08	2.2	2	P14	6.6	58	0.058	40	P46	7.0	72	0.072	56	17.3
				3	P15	7.0	75	0.075	42	P47	7.4	89	0.089	60	15.1
				4	P16	7.5	92	0.092	45	P48	7.9	110	0.110	64	13.5
				6	P17	8.8	130	0.130	53	P49	9.3	155	0.155	75	11.7
2	15	7/57/0.08	2.6	2	P20	7.4	79	0.079	45	P51	7.8	94	0.094	63	23.6
				3	P21	7.8	105	0.105	47	P52	8.2	120	0.120	66	20.6
				4	P22	8.5	130	0.130	51	P53	9.0	155	0.155	72	18.4
				6	P23	10.0	185	0.185	60	-					15.9
3.5	12	7/64/0.1	3.4	2	P26	9.3	125	0.125	56	P56	9.8	155	0.155	79	35.5
3.5	12	7/64/0.1	3.4	3	P27	9.8	165	0.165	59	-					30.9

注)允许电流是参考值，而不是保证值。

剖视图 (示例)

无屏蔽

有屏蔽

绝缘体识别

心线编号	绝缘色
1	黑色
2	白色
3	红色
4	绿色
5	黄色
6	茶
7	蓝色
8	灰烬
9	橙子
10	紫色

空气管道

No.	规格			配置
No.	外径mm	内径mm	最高工作压力MPa	材质	颜色
T1	4.0	2.5	0.8 (20℃)	聚氨酯	黑色、黄色、蓝色、绿色、透明、白色
T2	6.0	4.0	0.8 (20℃)	聚氨酯	黑色、黄色、蓝色、绿色、透明、白色
T3	8.0	5.0	0.8 (20℃)	聚氨酯	黑色、黄色、蓝色、绿色、透明、白色
T4	10.0	6.5	0.8 (20℃)	聚氨酯	黑色、黄色、蓝色、绿色、透明、白色
