电缆拖链配件电缆和软管夹具主要规格

产品目录、使用说明书

カタログデータ(日本語)

使用电缆拖链支撑和引导电缆和软管时，如果电缆或软管的两端没有固定（夹紧），则在移动过程中电缆拖链与电缆或软管之间可能会出现错位，从而导致电缆或软管因滑动磨损而损坏。
椿本电缆和软管夹具可让您轻松牢固地夹紧电缆和软管，防止电缆和软管受损。
请根据电缆/软管的外径、接线方式和安装位置选择最合适的电缆/软管夹具。

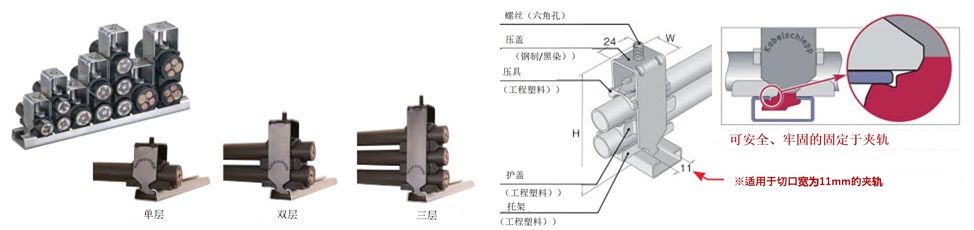

LineFix电缆夹具

单击放大

更多信息

类型	型号	适合电缆外径Φmm		W mm	H最大 mm	标准价格	交货期	DXF图形和3D CAD数据
类型	型号	最小值	最大	W mm	H最大 mm	标准价格	交货期	DXF图形和3D CAD数据
一段	CL-LF12-1	6	12	16	55	请咨询	请咨询	DXF・3DCAD
	CL-LF14-1	12	14	18	52	请咨询	请咨询	DXF・3DCAD
	CL-LF16-1	14	16	20	54	请咨询	请咨询	DXF・3DCAD
	CL-LF18-1	16	18	22	56	请咨询	请咨询	DXF・3DCAD
	CL-LF20-1	18	20	24	59	请咨询	请咨询	DXF・3DCAD
	CL-LF22-1	20	22	26	61	请咨询	请咨询	DXF・3DCAD
	CL-LF26-1	22	26	30	70	请咨询	请咨询	DXF・3DCAD
	CL-LF30-1	26	30	34	74	请咨询	请咨询	DXF・3DCAD
	CL-LF34-1	30	34	38	78	请咨询	请咨询	DXF・3DCAD
	CL-LF38-1	34	38	42	82	请咨询	请咨询	DXF・3DCAD
	CL-LF42-1	38	42	46	91	请咨询	请咨询	DXF・3DCAD
两段	CL-LF12-2	6	12	16	73	请咨询	请咨询	DXF・3DCAD
	CL-LF14-2	12	14	18	74	请咨询	请咨询	DXF・3DCAD
	CL-LF16-2	14	16	20	82	请咨询	请咨询	DXF・3DCAD
	CL-LF18-2	16	18	22	86	请咨询	请咨询	DXF・3DCAD
	CL-LF20-2	18	20	24	91	请咨询	请咨询	DXF・3DCAD
	CL-LF22-2	20	22	26	95	请咨询	请咨询	DXF・3DCAD
	CL-LF26-2	22	26	30	108	请咨询	请咨询	DXF・3DCAD
	CL-LF30-2	26	30	34	121	请咨询	请咨询	DXF・3DCAD
	CL-LF34-2	30	34	38	129	请咨询	请咨询	DXF・3DCAD
三段	CL-LF12-3	6	12	16	98	请咨询	请咨询	DXF・3DCAD
	CL-LF14-3	12	14	18	98	请咨询	请咨询	DXF・3DCAD
	CL-LF16-3	14	16	20	105	请咨询	请咨询	DXF・3DCAD
	CL-LF18-3	16	18	22	111	请咨询	请咨询	DXF・3DCAD
	CL-LF20-3	18	20	24	118	请咨询	请咨询	DXF・3DCAD
	CL-LF22-3	20	22	26	130	请咨询	请咨询	DXF・3DCAD

备注
1.材质:钢制
2.也可使用不锈钢制。请咨询本公司。

梳齿形电缆夹具

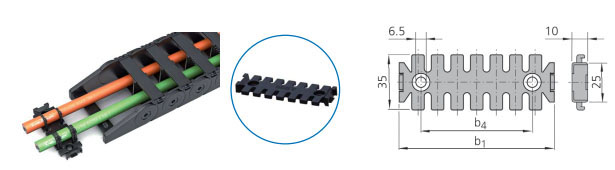

A款

单击放大

更多信息

型号	b1 mm	b4 mm	梳齿数	标准价格	交货期	DXF图形和3D CAD数据
CL-COMB-A-54	49	21	3	请咨询	请咨询	DXF・3DCAD
CL-COMB-A-79	74	46	5	请咨询	请咨询	DXF・3DCAD
CL-COMB-A-104	99	71	7	请咨询	请咨询	DXF・3DCAD
CL-COMB-A-129	124	96	9	请咨询	请咨询	DXF・3DCAD
CL-COMB-A-154	149	121	11	请咨询	请咨询	DXF・3DCAD
CL-COMB-A-179	179	146	13	请咨询	请咨询	DXF・3DCAD

材质:工程塑料

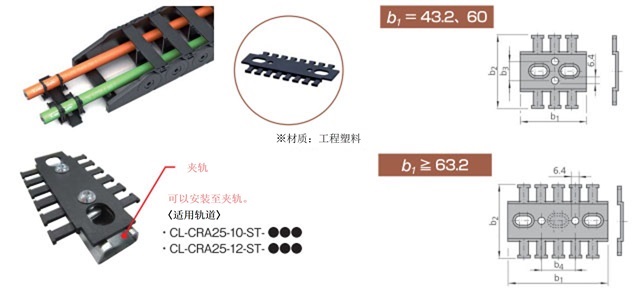

B款

单击放大

更多信息

型号	b1 mm	b2 mm	b3 mm	b4 mm	t mm	梳齿数	标准价格	交货期	DXF图形和3D CAD数据
CL-COMB-B-50	43.2	53	14	-	7	3	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-65	60	53	14	-	7	4	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-70	63.2	53	-	15	7	4	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-90	83.2	53	-	35	7	6	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-95	95	70	-	20	7	6	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-115	108.2	53	-	60	7	8	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-120	120	70	-	40	7	8	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-140	135	53	-	75	7	10	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-142	142	53	-	87	5.5	10	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-145	145	70	-	65	7	10	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-165	160	53	-	100	7	12	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-170	170	70	-	90	7	12	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-195	195	70	-	115	7	14	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-220	220	70	-	140	7	16	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-245	245	70	-	165	7	18	请咨询	请咨询	DXF・3DCAD
CL-COMB-B-270	270	70	-	190	7	20	请咨询	请咨询	DXF・3DCAD

材质:工程塑料

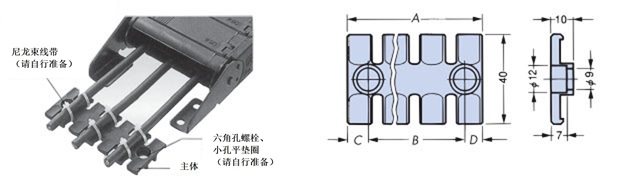

ZL类型

单段式

单击放大

更多信息

型号	A mm	B mm	C mm	DB mm	梳齿数	标准价格	交货期	图形数据
ZL39	38.5	19.5	9	10	3	请咨询	请咨询	DXF
ZL60	59.5	43.5	9	7	4	请咨询	请咨询	DXF
ZL87	86.5	68	9	9.5	6	请咨询	请咨询	DXF
ZL103	102.5	84	9	9.5	7	请咨询	请咨询	DXF
ZL121	121	102.5	9	9.5	8	请咨询	请咨询	DXF
ZL140	139.5	121	9	9.5	9	请咨询	请咨询	DXF

材质:工程塑料

2段式

单击放大

更多信息

型号	A mm	B mm	C mm	DB mm	梳齿数	标准价格	交货期	图形数据
ZL39-2	38.5	19.5	9	10	6	请咨询	请咨询	DXF
ZL60-2	59.5	43.5	9	7	8	请咨询	请咨询	DXF
ZL87-2	86.5	68	9	9.5	12	请咨询	请咨询	DXF
ZL103-2	102.5	84	9	9.5	14	请咨询	请咨询	DXF
ZL121-2	121	102.5	9	9.5	16	请咨询	请咨询	DXF
ZL140-2	139.5	121	9	9.5	18	请咨询	请咨询	DXF

衬套材质:钢 (镀锌)

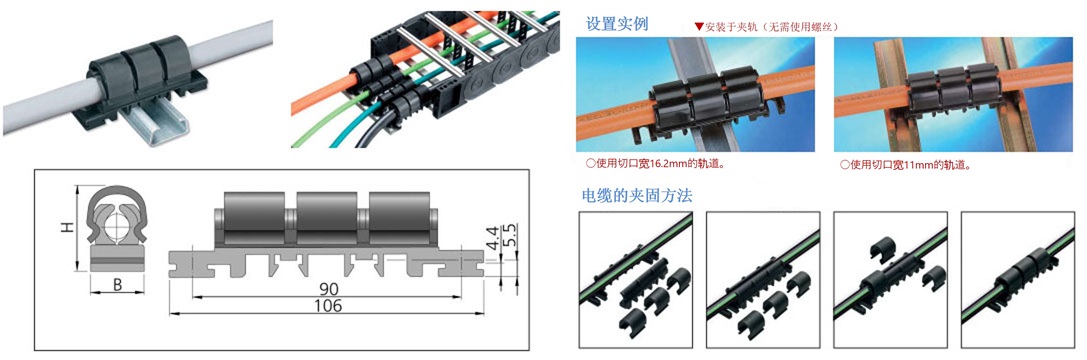

SZL型电缆夹具

单击放大

更多信息

特点
・无需工具，安装简单
・不使用螺丝或绑带固定
・与缆线的接触面较宽，减少对缆线造成的压力，确实固定

型号	适合电缆外径Φ mm		B mm		H mm	标准价格	交货期	DXF图形和3D CAD数据
型号	最小值	最大	最小值	最大	H mm	标准价格	交货期	DXF图形和3D CAD数据
CL-SZL-8	5	8	16	16	28	请咨询	请咨询	DXF・3DCAD
CL-SZL-10	8	10.5	20	20	30	请咨询	请咨询	DXF・3DCAD
CL-SZL-14	10.5	14.5	23	26	35	请咨询	请咨询	DXF・3DCAD
CL-SZL-18	14.5	18	25	32	40	请咨询	请咨询	DXF・3DCAD
CL-SZL-22	18	22	30	36	44	请咨询	请咨询	DXF・3DCAD
CL-SZL-27	22	27	34	39	50	请咨询	请咨询	DXF・3DCAD
CL-SZL-32	27	32	39	44	56	请咨询	请咨询	DXF・3DCAD

材质:工程塑料

软管夹具

单击放大

更多信息

类型	型号	适合电缆外径Φ mm		Hsch mm	Bsch mm	螺栓数量	标准价格	交货期
类型	型号	最小值	最大	Hsch mm	Bsch mm	螺栓数量	标准价格	交货期
CL-BS-0	CL-BS-0-06	6	7	27	28	1	请咨询	请咨询
	CL-BS-0-07	7	8				请咨询	请咨询
	CL-BS-0-08	8	9				请咨询	请咨询
	CL-BS-0-09	9	10				请咨询	请咨询
	CL-BS-0-10	10	12				请咨询	请咨询
CL-BS-1	CL-BS-1-06	6	7	27	37	2	请咨询	请咨询
	CL-BS-1-07	7	8				请咨询	请咨询
	CL-BS-1-08	8	9				请咨询	请咨询
	CL-BS-1-09	9	10				请咨询	请咨询
	CL-BS-1-10	10	11				请咨询	请咨询
	CL-BS-1-12	12	14				请咨询	请咨询
CL-BS-2	CL-BS-2-14	14	16	33	42	2	请咨询	请咨询
	CL-BS-2-16	16	18				请咨询	请咨询
	CL-BS-2-18	18	20				请咨询	请咨询
CL-BS-3	CL-BS-3-20	20	22	36	50	2	请咨询	请咨询
	CL-BS-3-22	22	23				请咨询	请咨询
	CL-BS-3-23	23	25				请咨询	请咨询
	CL-BS-3-25	25	27				请咨询	请咨询
	CL-BS-3-27	27	30	42	59	2	请咨询	请咨询
	CL-BS-3-30	30	34	42	59	2	请咨询	请咨询
CL-BS-4	CL-BS-4-32	32	34	42	59	2	请咨询	请咨询
	CL-BS-4-34	34	36	58	71	2	请咨询	请咨询
	CL-BS-4-35	35	37				请咨询	请咨询
	CL-BS-4-38	38	40				请咨询	请咨询
	CL-BS-4-40	40	42				请咨询	请咨询
	CL-BS-4-42	42	44				请咨询	请咨询
CL-BS-5	CL-BS-5-45	45	48	66	86	2	请咨询	请咨询
	CL-BS-5-48	48	51				请咨询	请咨询
	CL-BS-5-51	51	54				请咨询	请咨询

附带专用螺栓、螺母。(夹板需要另外订购)

夹板

尺寸图	型号	长度mm	狭缝宽度mm	材质	标准价格	交货期	DXF图形和3D CAD数据
单击放大	CL-CRA25-10-ST-500	500	11	钢	请咨询	请咨询	DXF・3DCAD
单击放大	CL-CRA25-10-ST-1000	1000			请咨询	请咨询	DXF・3DCAD
单击放大	CL-CRA25-12-ST-500	500			请咨询	请咨询	DXF・3DCAD
单击放大	CL-CRA25-12-ST-1000	1000			请咨询	请咨询	DXF・3DCAD
单击放大	CL-CRA34-15-ST-500	500	16.2		请咨询	请咨询	DXF・3DCAD
单击放大	CL-CRA34-15-ST-1000	1000	16.2		请咨询	请咨询	DXF・3DCAD
