规格	井立类型 井立类型 高防<ORG7>系列 不同类型
销齿条形态	平面 尖角

使用条款

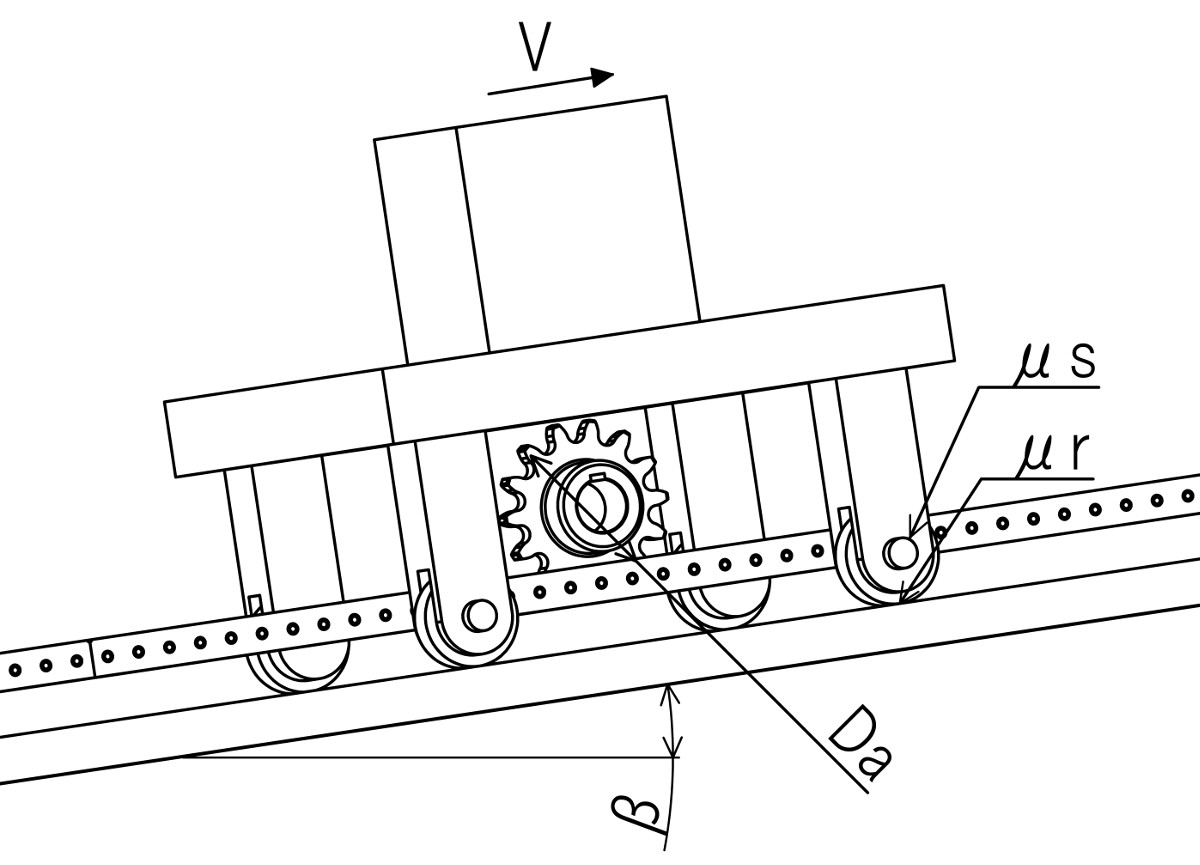

运行倾角	β	* * * *	[°]
运行部总质量	M	* *	[kg]
运行速度	V	* * * *	[m/min]
车轮轴承摩擦系数	μs	* *
车轮滚动摩擦系数	μr	* *
加减速时间	t	* *	[s]

运行状态 * *

统一负载 伴有少许冲击的荷兰 伴有比较大冲击的荷兰

一天的运行时间 * *

三小时以下 十二小时以下 超过12小时

每小时的启动停止回数 * *

少于9次 超过10次

克荷计划
				加减速惯性力	Fa		[kN]
				摩擦力	Ff		[kN]
				重力荷荷力	Fg		[kN]
				负载接线负载	Fw		[kN]
使用系数
				使用系数	Ks
接线速度	Ve		[m/min]	速度系数	Kv
修正荷载
				修正接线负荷	Ft		[kN]
◯号选定结果
槻号				容许接线负荷	Fp		[kN]

指定形状
销齿齿数	NT1	* *		必要销齿条全长		*	[mm]

轮毂形状

B C

选定型号
销齿型号			节省距离	P		[mm]
销齿条型号			销齿条全长	La2		[mm]

销齿外径	Do		[mm]	销齿回转速度	n1		[r/min]
销齿齿节圆直径	Da		[mm]	销齿负荷动力	Pw		[kW]

销齿外径为近似值。确定值请咨询。

参考型号	尺寸比选定编号大一号的产品。 请用于安全系数的确认或价格对比。
槻号			容许接线负荷	Fp		[kN]
销齿齿数	NT1

销齿型号			节省距离	P		[mm]
销齿条型号			销齿条全长	La2		[mm]

销齿外径	Do		[mm]	销齿回转速度	n1		[r/min]
销齿齿节圆直径	Da		[mm]	销齿负荷动力	Pw		[kW]

销齿外径为近似值。确定值请咨询。

本选型计算书按照一般算式计算负荷接线载重。根据负荷接线载重和运行状态，显示使用销齿传动组件商品目录中记载的选型步骤所选出的结果。
请贵公司考虑使用装置的特性，自行判断负荷载重的计算是否妥当。

计算公式
