应用事例集凸轮离合器-23.建材等板状材料涂装线

应用程序

当凸轮离合器的外环啮合并传递扭矩时，外环的转速和方向差异会导致
这是一种车轮自由、反复旋转的使用方法，类似于汽车的自由滑行运动。

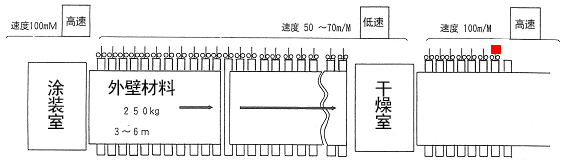

建材等板状材料涂装线


① 在涂装部，外墙材料以一定的速度穿过落成帘状的陶瓷涂料。	② 接着，为了进入干燥炉，传送带速度变慢。	③ 通过干燥炉的外壁材料加速流向下一工序。

*在■■■部分，凸轮离合器安装在所有滚子上，链条交错缠绕。凸轮离合器外环侧安装有链轮，内环侧与滚子相连。

如果在涂装工序中速度发生变化，则会出现涂装不均。
当从涂装部出来的外壁材料从“快”移动到“慢”的传送带时，利用BB的空转，可以在不减速的情况下顺利移动。
当其他的外壁材料停滞在从涂装部出来的外壁材料前面时，如果后面的外壁材料碰到，由于BB的空转，前面的外壁材料变成被挤压的状态，后面的外壁材料能够顺利地通过涂装部。
升降机的速度逐渐减速至轮胎旋转以下时，凸轮离合器啮合
升降机自动低速运行。

正常运行时

链轮连接到凸轮离合器并装配到每个辊子上。链轮的旋转传递到凸轮离合器外环，凸轮离合器的啮合带动每个辊子旋转，从而输送物料。

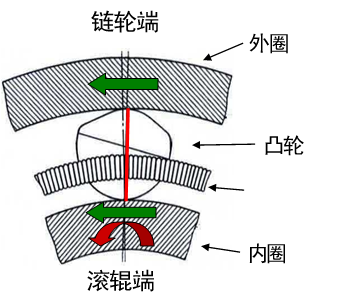

（右图：绿色箭头）啮合是外环、凸轮和内环协同工作，将动力从驱动单元传递到从动单元的状态。在本例中，旋转运动通过凸轮离合器的啮合从外环传递到内环。

从高速转为低速&从低速转为高速滚子时

从高速侧切换到低速侧时，如果高速侧推动低速侧的物料，或者从低速侧转移到高速辊时，低速辊被高速侧拉动，凸轮离合器将进入空转状态，防止辊子和搬运物相互摩擦。
（（右图：红色箭头））空转是指即使外环停止转动，也只有内环可以沿红色箭头的方向旋转。
