应用事例集凸轮离合器-17.斗式提升机、倾斜输送机
应用程序
止逆
也叫做防止逆。
机械运转中凸轮离合器持续空转，在偶尔发生逆转时啮合的用法。
支持的机型
- · BS系列
招聘机器
斗式提升机、倾斜输送机
应用实例

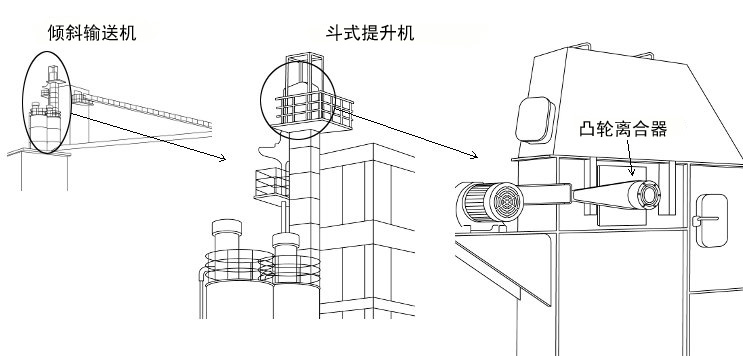

布局
用途和操作说明
使用斗式提升机或倾斜式输送机沿固定方向输送货物时，驱动装置可能会因雷击或其他故障而损坏。
如果机器停止运转时，搬运物朝相反方向掉落，则需要进行后处理才能使机器恢复正常运转。
最坏的情况下，可能会导致人身伤害事故。
BS凸轮离合器安装在主轴上。
当主轴向前旋转时（被搬运物从下向上输送时），它是空转的。
如果电机或其他设备因某种故障停止运转，并且由于搬运物
BS凸轮离合器瞬间接合，防止反向旋转。
将 BS 凸轮离合器直接安装在主轴上，可使换向轴停止转动，这是最可靠的安装位置。
在凸轮离合器中
最可靠的安装位置是主轴上，以防止反转（左图中的 A），但如果客户要求安装在减速机的中间轴（左图中的 B）或高速轴（左图中的 C）上，他们可以选择适用于中速空转的 MG-R 系列，或者适用于高速空转的 BR 系列。
在左图中的安装位置 B（减速机中间轴）和 C（减速机高速轴）处，如果斗式提升机或倾斜输送机试图反转，主轴和离合器安装轴之间会有链条、联轴器、齿轮等部件，因此如果这些部件出现异常，凸轮离合器的防反转功能可能无法正常工作。换句话说，左图中的 A 位置（防反转位置）是最安全的安装位置。
使用凸轮离合器的优点
- ·凸轮离合器自动啮合，防止反转。
- ·与棘轮相比，不会产生声音和缺齿，非常紧凑。
- ·不需要像带式制动器那样调整制动力。
