应用事例集凸轮离合器-14.材料输送装置
应用程序
分度
它也称为旋转间歇式喂料。
外环的持续循环运动被转化为间歇旋转运动，并传递到内环（轴）。
该方法涉及反复的高频啮合和空转。
超越
当凸轮离合器的外环啮合并传递扭矩时，外环的转速和方向差异会导致
这是一种车轮自由、反复旋转的使用方法，类似于汽车的自由滑行运动。
支持的机型
- · MZ系列
- ·特型凸轮离合器
招聘机器
物料输送装置
应用实例

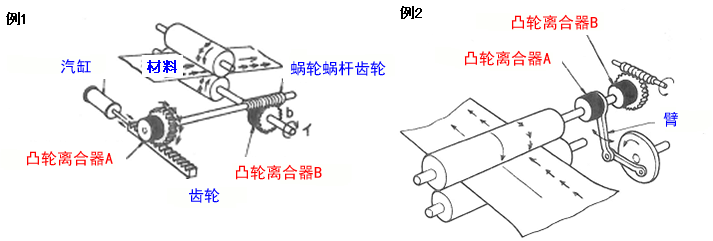

布局

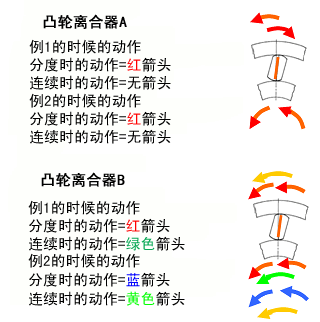

用途和操作说明
例 1 是安装两个凸轮离合器的示例，一个用于分度，一个用于过载。
凸轮离合器 A 将气缸产生的齿条往复运动转换为间歇运动，并通过蜗轮蜗杆对辊筒分度（间歇送料）。此时，凸轮离合器 B 接合。当需要连续驱动辊筒而不分度时，驱动轴 b 沿 A 的方向旋转，使辊筒连续旋转。此时，凸轮离合器 B 空转，与凸轮离合器 A 断开。
在例 2 中，凸轮离合器 A 用于分度，凸轮离合器 B 用于超越。
凸轮离合器A的外环连接到摇臂上，内环连接到轴上。凸轮离合器B的外环连接到蜗轮上，内环连接到轴上。
在分度中，凸轮离合器 A 进行间歇进给；在连续运行过程中，蜗轮旋转，凸轮离合器 B 接合，使凸轮离合器 A 的内环自由旋转。
在凸轮离合器中
需要根据滚子轴径、所需扭矩、转速等选择凸轮离合器。
根据客人的使用条件、链轮型号和安装方法，选择凸轮离合器
可以。
此外，在环境温度较高等情况下，可选择符合使用条件的润滑条件规格。
使用凸轮离合器的优点
- ·凸轮离合器仅根据转速差自动空转和啮合。
- ·无需间歇进给和连续运行控制装置即可进行运行切换。
